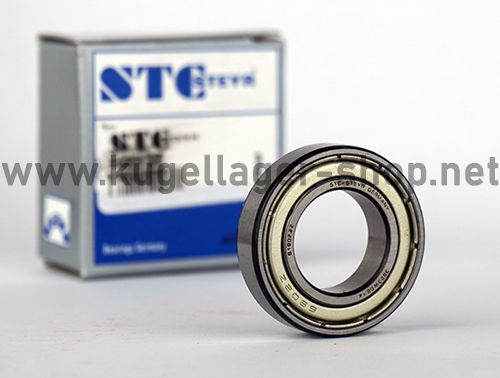

6902 ZZ STC Steyr (Made in Germany)
Rillenkugellager - 15x28x7 mm (bzw. 28x15x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6902
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29553-B
6,80 €
5,71 €
| Menge | Preis je |
|---|---|
| 4 + | 6,12 € 5,14 € |
| 10 + | 5,78 € 4,86 € |
| 50 + | 5,10 € 4,29 € |
| 200 + | 4,76 € 4,00 € |
| Artikelnummer | 29553-B |
|---|---|
| Hersteller | STC-Steyr |
| Zolltarifnummer | 84821010 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 28 x 7 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 28 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,5905511811 |
| Außendurchmesser (Zoll) | 1,1023622047 |
| Breite (Zoll) | 0,2755905512 |
Datenblatt zur Type 6902 ZZ STC Steyr (Made in Germany) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.992 mm bis max. 15 mm. D = Außendurchmesser: 28 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.991 mm bis max. 28 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x28x7 mm / 15x28x7mm (Innen x Außen x Breite) bzw. 28x15x7 mm / 28x15x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.8 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 6902 ZZ STC Steyr (Made in Germany) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6902 ZZ STC Steyr (Made in Germany) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6902 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6902 EMQ (Elektromotoren Qualität): 3. 6902 Industriequalität / Standard: 4. SS / S / W 6902 Edelstahl rostfrei 5. KER / CE 6902 Keramiklager Si3N4 / ZRO2* 6. FC 6902 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6902 * (Hinweis: Keramik Kugellager 6902 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6902 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6902 haben die maximale Anzahl an Kugeln ( 6902 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6902VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6902 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6902 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6902 ZZ STC Steyr (Made in Germany) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6902 ZZ Kugellager Made in Germany - Marke: STC Steyr - 15x28x7 mm (ID x AD x B) - 6902Z Rillenkugellager
Hinweis: Die Lager 6902 sind je nach Charge in Einzelverpackung oder in Bulk-Verpackung. Wenn Sie eine spezifische Verpackungart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager nach DIN 625-1
- Premiumlager Made in Germany. Automotive Qualität mit hoher Verschleißfestigkeit.
- Tragzahl dynamisch: 4330 N / statisch: 2250 N
- Grenzdrehzahl: 32000 u/min
- Zolltarifnummer: 84821010
- Beidseitig mit Stahlblech-Abdeckungen schützen gegen groben Schmutz (nicht gegen Feinstaub).
- Standard Lagerluft Klasse C0
- Material: Hochreiner, chromlegierter Wälzlagerstahl mit extra Härtung (gegenüber Chinalagern)
- Abmessung Innen x Außen x Breite: 15x28x7 mm
- Abmessung Außen x Innen x Breite: 28x15x7 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6902Z (Made in Germany) abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6902 ZZ STC Steyr wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*28*7 mm.
Rillenkugellager Innendurchmesser 15 mm
Rillenkugellager Aussendurchmesser 28 mm
Rillenkugellager Breite 7 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 6902 ZZ also 28*15*7 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
