6903 2RS ABEC5 EMQ (Verbesserte V-Dichtung, alt. 6903RS, 6903-LU/6903LB)
Rillenkugellager - 17x30x7 mm (bzw. 30x17x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6903
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25750
5,30 €
4,45 €
| Menge | Preis je |
|---|---|
| 2 + | 5,00 € 4,20 € |
| 4 + | 4,80 € 4,03 € |
| 10 + | 4,40 € 3,70 € |
| Artikelnummer | 25750 |
|---|---|
| Hersteller | PREMO |
| Bauart | Rillenkugellager |
| Besonderheit | Elektromotor Qualität (V2/Z2): Laufruhe und hohe Präzision |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 30 x 7 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-5 Kugellager (DIN / ISO P5); Präzisionslager |
| Lagerluft | Im Überlappungsbereich von normaler (C0) und erhöhter (C3) Lagerluft |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 30 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,66929 |
| Außendurchmesser (Zoll) | 1,1811 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 6903 2RS ABEC5 EMQ (Verbesserte V-Dichtung, alt. 6903RS, 6903-LU/6903LB) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm. D = Außendurchmesser: 30 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x30x7 mm / 17x30x7mm (Innen x Außen x Breite) bzw. 30x17x7 mm / 30x17x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 3 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 6903 2RS ABEC5 EMQ (Verbesserte V-Dichtung, alt. 6903RS, 6903-LU/6903LB) hat die Lagerluft Klassifizierung: Im Überlappungsbereich von normaler (C0) und erhöhter (C3) Lagerluft . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6903 2RS ABEC5 EMQ (Verbesserte V-Dichtung, alt. 6903RS, 6903-LU/6903LB) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 6903 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6903 EMQ (Elektromotoren Qualität): 3. 6903 Industriequalität / Standard: 4. SS / S / W 6903 Edelstahl rostfrei 5. KER / CE 6903 Keramiklager Si3N4 / ZRO2* 6. FC 6903 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6903 * (Hinweis: Keramik Kugellager 6903 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6903 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6903 haben die maximale Anzahl an Kugeln ( 6903 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6903VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6903 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6903 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6903 2RS ABEC5 EMQ (Verbesserte V-Dichtung, alt. 6903RS, 6903-LU/6903LB) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

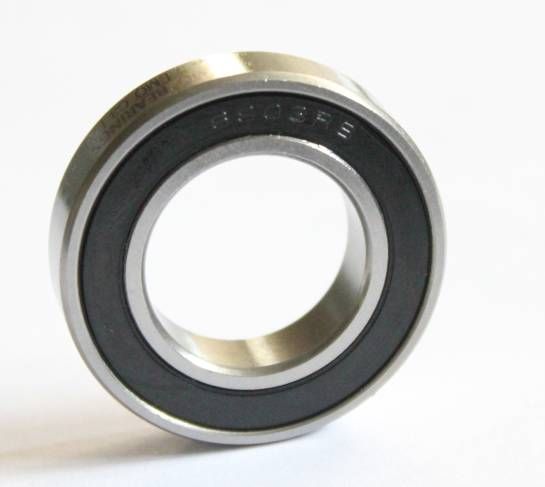

6903-2RS EMQ ABEC5 (Hochpräzisionslager) von PREMO(c) Bearings - Premium Kugellager in Elektromotoren-Qualität
- Verbesserte V-Labyrinth-Dichtung (Dichtung läuft in separater Nut und berührte diese zur Rückseite/Unterkante und ist deshalb sehr leichtläufig und gleichzeit sehr dicht).
- Elektromotoren-Qualität (EMQ "Electric-Motor-Quality"): Geräuschklasse Z2, Vibrationsklasse V2
Die Lager haben eine hohe Präzision und Laufruhe. Es sind außerdem sehr leise Kugellager mit sehr geringer Geräuschbildung (auch bei hohen Drehzahlen). Die 6903 EMQ Lager können deshalb auch (aber nicht nur) in Elektro-Motoren oder Ventilatoren und Lüftern verbaut werden. Besonders bei hochdrehenden Anwendungen sind geräuscharme Kugellager sehr wichtig. Die Lagerluft liegt im Überschneidungsbereich der normalen und erhöhten Lagerluft C0-C3.
- Die Lager sind mit dem Premium Fett MULTEMP SRL von Kyodo Yushi gefettet, welches zusätzlich geräuschmindernd wirkt und an die Kugeln anhaftet, sodass eine gute und gleichzeitig leichtläufige Schmierung gewährleistet ist.
- Abmessungen: 30x17x7 mm (AD x ID x B) bzw. 17x30x7 mm (ID x AD x B): Innen: 17 mm / Durchmesser 30mm / 7 mm Tief)
Einsatzgebiet u.a.: Naben für Laufräder/BMX/Mountain-Bike (MTB)/DOWNHILL - Alternativ zu Xero 6903-LU / 6903-LB, Elektro-Motoren, Ventilatoren, Lüfter und sonstige Anwendungen, bei denen auf hohe Lebensdauer und geräuscharme Kugellager Wert gelegt wird.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6903 2RS C3 EMQ ABEC5 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6903RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*30*7 mm.
1. Kugellager Innendurchmesser 17 mm
2. Kugellager Außendurchmesser 30 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
6903 2RS1 / 6903RS1Umschlüsselung FAG / INA:
6903 2RSR / 6903RSRUmschlüsselung NSK:
6903 DDU / 6903DUUmschlüsselung NTN:
6903 2NSF / 6903NSFUmschlüsselung SNR / EZO / NKE:
6903EE / 6903ESonstige alternative Bezeichnungen:
-
