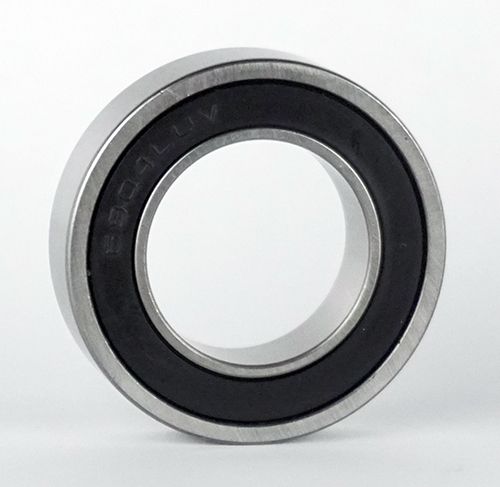

6904 LUV 21,5 mm (für BOSCH eBIKE Motor u.a. 2. Generation BDU2XX)
Rillenkugellager - 21.5x37x9 mm (bzw. 37x21.5x9 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6904
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27126-B
17,00 €
14,29 €
| Menge | Preis je |
|---|---|
| 2 + | 16,50 € 13,87 € |
| 4 + | 16,00 € 13,45 € |
| 8 + | 15,00 € 12,61 € |
| 10 + | 14,50 € 12,18 € |
| Artikelnummer | 27126-B |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Kurbelwellenlager für BOSCH eBIKE |
| Abmessungen (mm) - Innen x Außen x Breite | 21,5 x 37 x 9 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 21.5 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 37 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 9 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0.846 |
| Außendurchmesser (Zoll) | 1,45669 |
| Breite (Zoll) | 0,35433 |
Datenblatt zur Type 6904 LUV 21,5 mm (für BOSCH eBIKE Motor u.a. 2. Generation BDU2XX) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 21.5 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 21.492 mm bis max. 21.5 mm. D = Außendurchmesser: 37 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm. B = Breite: 9 mm (zur Breite = 9 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 21.5x37x9 mm / 21.5x37x9mm (Innen x Außen x Breite) bzw. 37x21.5x9 mm / 37x21.5x9mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.15 cm, Außendurchmesser = 3.7 cm , Breite = 0.9 cm. |
Lagerluft und AxialspielDie Type 6904 LUV 21,5 mm (für BOSCH eBIKE Motor u.a. 2. Generation BDU2XX) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6904 LUV 21,5 mm (für BOSCH eBIKE Motor u.a. 2. Generation BDU2XX) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 6904 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6904 EMQ (Elektromotoren Qualität): 3. 6904 Industriequalität / Standard: 4. SS / S / W 6904 Edelstahl rostfrei 5. KER / CE 6904 Keramiklager Si3N4 / ZRO2* 6. FC 6904 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6904 * (Hinweis: Keramik Kugellager 6904 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6904 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6904 haben die maximale Anzahl an Kugeln ( 6904 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6904VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6904 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6904 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6904 LUV 21,5 mm (für BOSCH eBIKE Motor u.a. 2. Generation BDU2XX) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6904/21,5 mm (6904LUV) - 21,5 mm - Kurbelwellenlager für BOSCH eBIKE (BOSCH ACTIVE LINE / BOSCH PERFORMANCE LINE / BOSCH CX)
WICHTIG: Es handelt sich hierbei nicht um das Standard 6904-Kugellager, das 6904/21,5 hat anstatt 20mm einen Innendurchmesser von 21,5 mm
HINWEIS: Es handelt sich hierbei nicht um ein originales BOSCH Ersatzteil, sondern um ein kompatibles Tretlager für Bosch eBike.
Maße 21,5x37x9 mm (Innen x Außen x Breite)
- Wartungsfrei gefettet mit Hochleistungsfett ExxonMobil EM Grease
- Beidseitig mit starken LLU Dichtungen (aus NBR), Dichtungen laufen in separat gefräster V-Nut für höchste Dichtigkeit
- Material Ringe / Kugeln / Käfig: 100Cr6 chromlegierter Wälzlagerstahl
Einsatzgebiet u.a. rechtes Kugellager für BOSCH eBIKE Motor Tretlager / Kurbelwellenlager :
- BOSCH ACTIVE LINE BDU 2xx 2014, 2015, 2016, 2017
- BOSCH PERFORMANCE LINE BDU 2xx 2014, 2015, 2016, 2017, 2018, 2020
- BOSCH PERFORMANCE LINE CX BDU 2xx 2014, 2015, 2016, 2017, 2018, 2020
Liste ggf. nicht vollständig, bitte messen Sie im Zweifel Ihr zu ersetzendes Kugellager aus:
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6904/21,5 mm abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6904/21,5mm folgendermaßen angegeben: Innenmaß x Außenmaß x Breite - Tiefe: 21,5*37*9 mm.
1. Kugellager Innendurchmesser 21,5 mm
2. Kugellager Außendurchmesser 37 mm
3. Kugellager Breite 9 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
