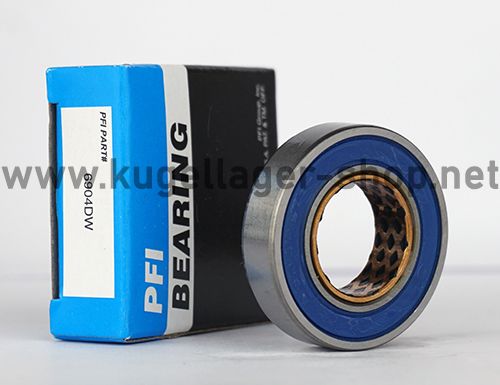

6904DW PFI Sonderlager 18.75 mm Innen (für Anlasser)
Rillenkugellager - 18.75x37x9 mm (bzw. 37x18.75x9 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6904
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29423
8,80 €
7,39 €
| Menge | Preis je |
|---|---|
| 4 + | 8,18 € 6,87 € |
| 10 + | 7,74 € 6,50 € |
| Artikelnummer | 29423 |
|---|---|
| Hersteller | PFI |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 18.75 x 37 x 9 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 18.75 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 37 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 9 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,73818898 |
| Außendurchmesser (Zoll) | 1,4566929134 |
| Breite (Zoll) | 0,3543307087 |
Datenblatt zur Type 6904DW PFI Sonderlager 18.75 mm Innen (für Anlasser) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 18.75 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 18.742 mm bis max. 18.75 mm. D = Außendurchmesser: 37 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm. B = Breite: 9 mm (zur Breite = 9 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 18.75x37x9 mm / 18.75x37x9mm (Innen x Außen x Breite) bzw. 37x18.75x9 mm / 37x18.75x9mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.875 cm, Außendurchmesser = 3.7 cm , Breite = 0.9 cm. |
Lagerluft und AxialspielDie Type 6904DW PFI Sonderlager 18.75 mm Innen (für Anlasser) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6904DW PFI Sonderlager 18.75 mm Innen (für Anlasser) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6904 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6904 EMQ (Elektromotoren Qualität): 3. 6904 Industriequalität / Standard: 4. SS / S / W 6904 Edelstahl rostfrei 5. KER / CE 6904 Keramiklager Si3N4 / ZRO2* 6. FC 6904 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6904 * (Hinweis: Keramik Kugellager 6904 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6904 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6904 haben die maximale Anzahl an Kugeln ( 6904 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6904VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6904 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6904 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6904DW PFI Sonderlager 18.75 mm Innen (für Anlasser) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6904DW Kugellager - 18.75 x 37 x 9 mm (ID x AD x B) - Alt. 6904DW Rillenkugellager Sonderlager
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager - Nicht-genormtes Sonderlager
- Alternative Bezeichnungen u.a. Delco 22516191 - CARGO 140412 - Wai 10-9041-4 - A&S 6904DW.
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Kugellager für Anlasser Avviamentio, MITSUBISHI OSGR Starter (Teilenummer MITSUBISHI M410X14171) u.v.m. mit Sonderabmessung 18,75 mm Innendurchmesser.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 18.75x37x9 mm
- Abmessung Außen x Innen x Breite: 37x18.75x9 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6904DW abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6904DW PFI wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 18.75*37*9 mm.
Rillenkugellager Innendurchmesser 18.75 mm
Rillenkugellager Aussendurchmesser 37 mm
Rillenkugellager Breite 9 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 6904DW also 37*18.75*9 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
