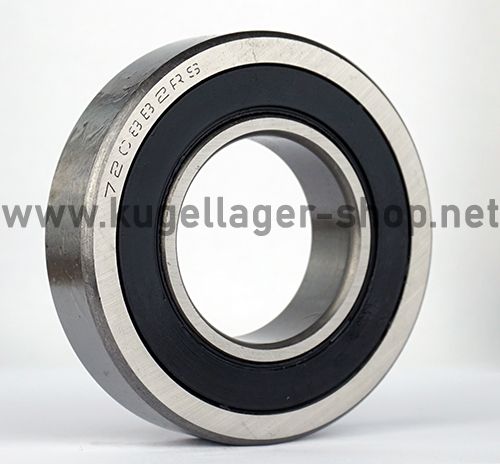

7208-B-2RS-TN
Schrägkugellager - 40x80x18 mm (bzw. 80x40x18 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 7208
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24795
11,00 €
9,24 €
| Menge | Preis je |
|---|---|
| 4 + | 10,45 € 8,78 € |
| 10 + | 9,90 € 8,32 € |
| 50 + | 9,35 € 7,86 € |
| 100 + | 8,25 € 6,93 € |
| Artikelnummer | 24795 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Schrägkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 80 x 18 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 80 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 18 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,5748031496 |
| Außendurchmesser (Zoll) | 3,1496062992 |
| Breite (Zoll) | 0,7086614173 |
Datenblatt zur Type 7208-B-2RS-TN (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.988 mm bis max. 40 mm. D = Außendurchmesser: 80 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 79.987 mm bis max. 80 mm. B = Breite: 18 mm (zur Breite = 18 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x80x18 mm / 40x80x18mm (Innen x Außen x Breite) bzw. 80x40x18 mm / 80x40x18mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 8 cm , Breite = 1.8 cm. |
Lagerluft und AxialspielDie Type 7208-B-2RS-TN hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 7208-B-2RS-TN entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 7208 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 7208 EMQ (Elektromotoren Qualität): 3. 7208 Industriequalität / Standard: 4. SS / S / W 7208 Edelstahl rostfrei 5. KER / CE 7208 Keramiklager Si3N4 / ZRO2* 6. FC 7208 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 7208 * (Hinweis: Keramik Kugellager 7208 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 7208 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 7208 haben die maximale Anzahl an Kugeln ( 7208 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 7208VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR7208 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC7208 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 7208-B-2RS-TN als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
7208-B-2RS-TN Schrägkugellager - 40 x 80 x 18 mm (ID x AD x B) - 7208RS Kugellager
HINWEIS: Das Lager 7208-B-2RS-TN ist ein einreihiges Schrägkugellager, das radiale und axiale Lasten in eine Richtung aufnimmt. Das Lager hat eine spezifische Einbaurichtung. Normalerweise wird die Seite mit dem dickeren Innenring in Richtung der Lastwirkung verbaut.
- BauKugellager - Radial-Schrägkugellager - Schrägkugellager einreihig nach DIN 628
- Zolltarifnummer: 84821090
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Druckwinkel 40°, TN = Nylonkäfig
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 40x80x18 mm
- Abmessung Außen x Innen x Breite: 80x40x18 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 7208RS abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 7208-B-2RS-TN wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*80*18 mm.
Schrägkugellager Innendurchmesser 40 mm
Schrägkugellager Aussendurchmesser 80 mm
Schrägkugellager Breite 18 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 7208-B-2RS-TN also 80*40*18 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
