7302-B-TN

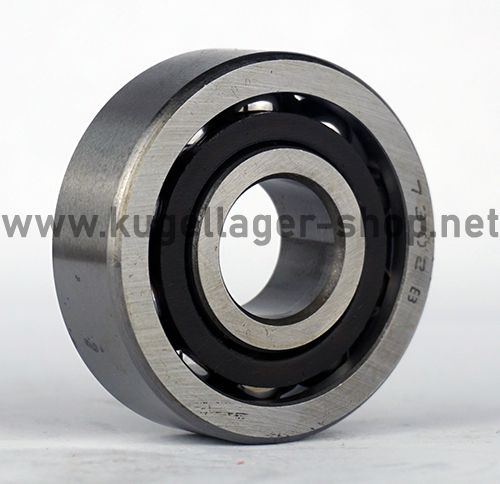

Schrägkugellager - 15x42x13 mm (bzw. 42x15x13 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 7302
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26330
7,00 €
5,88 €
| Menge | Preis je |
|---|---|
| 4 + | 6,65 € 5,59 € |
| 10 + | 6,30 € 5,29 € |
| 50 + | 5,95 € 5,00 € |
| 100 + | 5,25 € 4,41 € |
| Artikelnummer | 26330 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Schrägkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 42 x 13 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 42 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 13 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,5905511811 |
| Außendurchmesser (Zoll) | 1,6535433071 |
| Breite (Zoll) | 0,5118110236 |
Datenblatt zur Type 7302-B-TN (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.992 mm bis max. 15 mm. D = Außendurchmesser: 42 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.989 mm bis max. 42 mm. B = Breite: 13 mm (zur Breite = 13 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x42x13 mm / 15x42x13mm (Innen x Außen x Breite) bzw. 42x15x13 mm / 42x15x13mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 4.2 cm , Breite = 1.3 cm. |
Lagerluft und AxialspielDie Type 7302-B-TN hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 7302-B-TN entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 7302 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 7302 EMQ (Elektromotoren Qualität): 3. 7302 Industriequalität / Standard: 4. SS / S / W 7302 Edelstahl rostfrei 5. KER / CE 7302 Keramiklager Si3N4 / ZRO2* 6. FC 7302 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 7302 * (Hinweis: Keramik Kugellager 7302 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 7302 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 7302 haben die maximale Anzahl an Kugeln ( 7302 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 7302VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR7302 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC7302 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 7302-B-TN als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
7302-B-TN Schrägkugellager - 15 x 42 x 13 mm (ID x AD x B) - 7302 Kugellager
HINWEIS: Das Lager 7302-B-TN ist ein einreihiges Schrägkugellager, das radiale und axiale Lasten in eine Richtung aufnimmt. Das Lager hat eine spezifische Einbaurichtung. Normalerweise wird die Seite mit dem dickeren Innenring in Richtung der Lastwirkung verbaut.
- Bauart: Wälzlager - Kugellager - Radial-Schrägkugellager - Schrägkugellager einreihig nach DIN 628
- Zolltarifnummer: 84821090
- Offen und ungeschmiert (Lager ohne Fett). Beidseitig ohne Abdeckung oder Dichtung. Die Lager müssen geschmiert werden oder im Öl laufen.
- Druckwinkel 40°, TN = Nylonkäfig
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 15x42x13 mm
- Abmessung Außen x Innen x Breite: 42x15x13 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 7302 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 7302-B-TN wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*42*13 mm.
Schrägkugellager Innendurchmesser 15 mm
Schrägkugellager Aussendurchmesser 42 mm
Schrägkugellager Breite 13 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 7302-B-TN also 42*15*13 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
