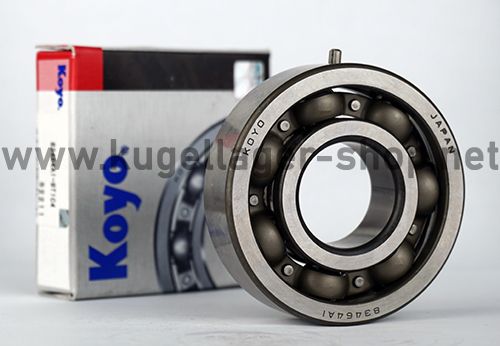

83464A1-9TC4 Koyo / Jtekt (Kugellager mit Zapfen-Pin)
Rillenkugellager - 25x62x17 mm (bzw. 62x25x17 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 83464A1
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29325
15,00 €
12,61 €
| Menge | Preis je |
|---|---|
| 4 + | 13,95 € 11,72 € |
| 10 + | 13,20 € 11,09 € |
| Artikelnummer | 29325 |
|---|---|
| Hersteller | KOYO |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 62 x 17 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 62 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 17 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,984252 |
| Außendurchmesser (Zoll) | 2,44094 |
| Breite (Zoll) | 0,669291 |
Datenblatt zur Type 83464A1-9TC4 Koyo / Jtekt (Kugellager mit Zapfen-Pin) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.992 mm bis max. 25 mm. D = Außendurchmesser: 62 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 61.989 mm bis max. 62 mm. B = Breite: 17 mm (zur Breite = 17 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x62x17 mm / 25x62x17mm (Innen x Außen x Breite) bzw. 62x25x17 mm / 62x25x17mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 6.2 cm , Breite = 1.7 cm. |
Lagerluft und AxialspielDie Type 83464A1-9TC4 Koyo / Jtekt (Kugellager mit Zapfen-Pin) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 83464A1-9TC4 Koyo / Jtekt (Kugellager mit Zapfen-Pin) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 83464A1 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 83464A1 EMQ (Elektromotoren Qualität): 3. 83464A1 Industriequalität / Standard: 4. SS / S / W 83464A1 Edelstahl rostfrei 5. KER / CE 83464A1 Keramiklager Si3N4 / ZRO2* 6. FC 83464A1 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 83464A1 * (Hinweis: Keramik Kugellager 83464A1 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 83464A1 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 83464A1 haben die maximale Anzahl an Kugeln ( 83464A1 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 83464A1VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR83464A1 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC83464A1 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 83464A1-9TC4 Koyo / Jtekt (Kugellager mit Zapfen-Pin) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
83464A1-9TC4 Rillenkugellager - 25 x 62 x 17 mm (ID x AD x B) - 83464A1 Kugellager Sonderlager
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager - Nicht-genormtes Sonderlager
- Zolltarifnummer: 84821090
- Offen und ungeschmiert (Lager ohne Fett). Beidseitig ohne Abdeckung oder Dichtung. Grenzdrehzahl gilt für Fettschmierung (Ölschmierung höher).
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 25x62x17 mm
- Abmessung Außen x Innen x Breite: 62x25x17 mm
- 93306-30521 YAMAHA, 93306-30561 YAMAHA, 93306-3056
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 83464A1 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 83464A1-9TC4 Koyo wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*62*17 mm.
Rillenkugellager Innendurchmesser 25 mm
Rillenkugellager Aussendurchmesser 62 mm
Rillenkugellager Breite 17 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 83464A1-9TC4 also 62*25*17 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: JTEKT Bearings Deutschland GmbHAdresse: Werkstrasse 5, Halle-Westfalen, 33790, DE
E-Mail: info_kbde@jtekt.eu
Tel.: +49 (0)52 017 070
Sicherheitshinweise
- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
