AAA0006K / BAA0006K

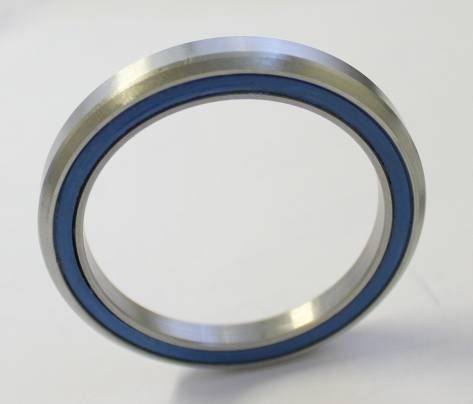

Kugellager für Steuersatz / Lenkkopflager - 40x52x6.5 mm (bzw. 52x40x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: AAA0006K
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24853-Z
11,00 €
9,24 €
| Menge | Preis je |
|---|---|
| 4 + | 10,70 € 8,99 € |
| 8 + | 10,50 € 8,82 € |
| 10 + | 10,00 € 8,40 € |
| Artikelnummer | 24853-Z |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 52 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 200°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,255906 |
Datenblatt zur Type AAA0006K / BAA0006K (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 52 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.989 mm bis max. 52 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x52x6.5 mm / 40x52x6.5mm (Innen x Außen x Breite) bzw. 52x40x6.5 mm / 52x40x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.2 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type AAA0006K / BAA0006K hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type AAA0006K / BAA0006K entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. AAA0006K Automotive Qualität (Marken: SKF/FAG/NSK): 2. AAA0006K EMQ (Elektromotoren Qualität): 3. AAA0006K Industriequalität / Standard: 4. SS / S / W AAA0006K Edelstahl rostfrei 5. KER / CE AAA0006K Keramiklager Si3N4 / ZRO2* 6. FC AAA0006K MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC AAA0006K * (Hinweis: Keramik Kugellager AAA0006K in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C AAA0006K Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager AAA0006K haben die maximale Anzahl an Kugeln ( AAA0006K MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung AAA0006KVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRAAA0006K 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCAAA0006K 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type AAA0006K / BAA0006K als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
AAA0006K 36/45 = BAA0006K für 1-1/2” Steuersatz Kugellager ("Integrated Headset") / Durchmesser 52 mm - Winkel: 36°/45° u.a. für Canyon DHX Rockzone, alternativ zu Cane Creek
Maße 40x52x6,5 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 36°/45° (Angabe auch: Fase 36/45) - Teilweise auch angegeben als: 40x52x6,5 mm 36x45 bzw. 52x40x6,5 mm 36x45
- Industrielager mit PA66 Nylon Käfig, welcher sich im Gegensatz zu herkömmlichen Stahlblech-Käfigen stärker belastet werden kann (außerdem verzieht sich das dünne Stahlblech schnell, was zum Totalausfall vom Steuersatz-Kugellager führt).
- Dieser Nylon Käfig hält G-10 Präzisionskugeln auf Position. Präzisionskugeln weisen eine sehr genaue Rundheit auf und verschleißen dadurch nicht so schnell wie normale Kugeln (denn die Kugeln sind in ständigem Kontakt mit dem Ringen, geringe Rundheit führt so zum Ausfall der Kugeln). Die Ringe weißen eine sehr hohe Rundheit-Genauigkeit Toleranz auf (ISO-P0, entsprechend ABEC).
- Lage-, Form- und Maß-Toleranzen der Kugellager entsprechen DIN 620-P0 / JIS B 1514-6X.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C.
Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.
- Beidseitig mit nicht-schleifenden Kunststoffdichtscheiben (Farbe: Schwarz) aus SPCC-verstärktem NBR (ähnlich LLB bzw. 2RS / LLU / DDU / RS / LLB / 2RSR / RSR / 2RS1 / RS1). Diese schützen die Innenkonstruktion des Lagers gegenüber Schmutz / Staub / Fremdkörper und Spritzwassereinwirkung. HINWEIS: Sollten Sie das Kugellager AAA0006K nur einseitig gedichtet haben wollen, schreiben Sie uns bitte, dies ist ohne Aufpreis möglich. Die Breite des Lagers bleibt dabei weiterhin B= 6,5 mm.
- Gefertigt aus hochreinem und gehärtetem Chromstahl 100Cr6, geeignet für extreme Belastungen. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken immer häufiger im Umlauf ist.
Einsatzgebiet u.a. Fahrrad Steuersatz (1.1/2") / MTB Mountainbike / BMX (selten)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen AAA0006K 2RS / AAA0006KRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die AAA0006K 2RS / AAA0006KRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*52*6,5 mm.
1. Kugellager Innendurchmesser 40 mm
2. Kugellager Außendurchmesser 52 mm
3. Kugellager Breite 6,5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
AAA0006KLU / AAA0006K-LLU / AAA0006KLLU / AAA0006K-LUUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
Alternativ th industries AAA0006K 52x6;5x36° bzw. BAA0006K 52x6;5x45°-
