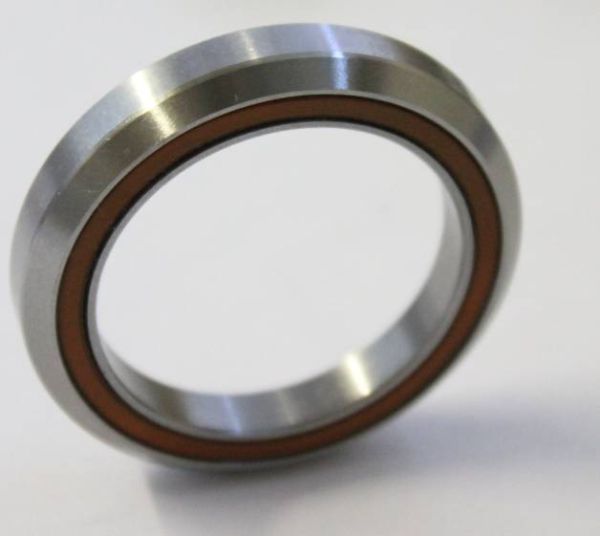

AC3547 - 3645 RS (36/45°) = AC3547-2RS / ACB3547H7
Kugellager für Steuersatz / Lenkkopflager - 35x47x7 mm (bzw. 47x35x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: AC3547
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25946
14,50 €
12,18 €
| Menge | Preis je |
|---|---|
| 2 + | 14,00 € 11,76 € |
| 4 + | 13,50 € 11,34 € |
| 10 + | 13,00 € 10,92 € |
| Artikelnummer | 25946 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 35 x 47 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 35 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 47 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/4“ |
| Außendurchmesser (Zoll) | 1,85039 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type AC3547 - 3645 RS (36/45°) = AC3547-2RS / ACB3547H7 (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 35 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.99 mm bis max. 35 mm. D = Außendurchmesser: 47 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.991 mm bis max. 47 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 35x47x7 mm / 35x47x7mm (Innen x Außen x Breite) bzw. 47x35x7 mm / 47x35x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.5 cm, Außendurchmesser = 4.7 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type AC3547 - 3645 RS (36/45°) = AC3547-2RS / ACB3547H7 hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type AC3547 - 3645 RS (36/45°) = AC3547-2RS / ACB3547H7 entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. AC3547 Automotive Qualität (Marken: SKF/FAG/NSK): 2. AC3547 EMQ (Elektromotoren Qualität): 3. AC3547 Industriequalität / Standard: 4. SS / S / W AC3547 Edelstahl rostfrei 5. KER / CE AC3547 Keramiklager Si3N4 / ZRO2* 6. FC AC3547 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC AC3547 * (Hinweis: Keramik Kugellager AC3547 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C AC3547 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager AC3547 haben die maximale Anzahl an Kugeln ( AC3547 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung AC3547VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRAC3547 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCAC3547 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type AC3547 - 3645 RS (36/45°) = AC3547-2RS / ACB3547H7 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
AC3547 - 3645 RS / ACB3547H7 Kugellager für 1-1/4" Steuersatz ("Integrated Headset") / Durchmesser 47 mm - Winkel: 36°/45°
- Das Lager bieten wir auch in Edelstahl rostfrei Ausführung unter: https://www.kugellager-shop.net/ss-acb3547h7-sac3547-36-45-47x35x7-edelstahl-steuersatz-kugellager.html
- Abmessung Innen x Außen x Breite: 35 x 47 x 7 mm
(Abmessung Außen x Innen x Breite: 47 x 35 x 7 mm )
- Beidseitig mit starken Dichtungen und stark gefettet, Käfig aus Nylon
- Winkel (Innen x Außen): 36/45°
Einsatzgebiet u.a. Fahrrad Kugellager für Steuersatz, u.a. für ACROS Simplon PAVO 3 (unteres Steuersatzlager / Lenkkopfflager).
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen AC3547 - 3645 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die AC3547 - 3645 RS 2RS / AC3547 - 3645 RSRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 35*47*7 mm.
1. Kugellager Innendurchmesser 35 mm
2. Kugellager Außendurchmesser 47 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
AC3547 - 3645 RSLU / AC3547 - 3645 RS-LLU / AC3547 - 3645 RSLLU / AC3547 - 3645 RS-LUUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
