Abmessungen und Toleranzen

d = Innendurchmesser: 46 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 45.99 mm bis max. 46 mm.

D = Außendurchmesser: 60 mm ( +0 / -0.011 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 59.989 mm bis max. 60 mm.

B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 46x60x8 mm / 46x60x8mm (Innen x Außen x Breite) bzw. 60x46x8 mm / 60x46x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4.6 cm, Außendurchmesser = 6 cm , Breite = 0.8 cm.

Lagerluft und Axialspiel

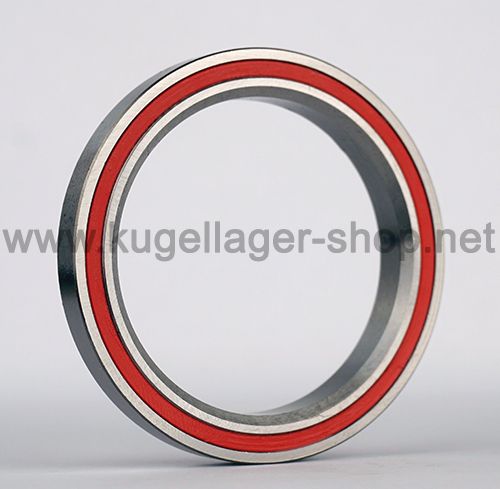

Die Type AC4660R1-45x45 2RS IS60 (Ausführung: 2RS = Beidseitige Dichtung / K35012) hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type AC4660R1-45x45 2RS IS60 (Ausführung: 2RS = Beidseitige Dichtung / K35012) entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. ACB60 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 2810 N
Statische Tragzahl [radial]: 2630 N

2. ACB60 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 2388.5 N
Statische Tragzahl [radial]: 2445.9 N

3. ACB60 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 2248 N
Statische Tragzahl [radial]: 2367 N

4. SS / S / W ACB60 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 1967 N
Statische Tragzahl [radial]: 2104 N

5. KER / CE ACB60 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 1601.7 N
Statische Tragzahl [radial]: 1604.3 N

6. FC ACB60 MAX / VRS **
Dynamische Tragzahl [radial]: 3512.5 N
Statische Tragzahl [radial]: 4734 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB60
Dynamische Tragzahl [radial]: 1826.5 N
Statische Tragzahl [radial]: 2104 N

* (Hinweis: Keramik Kugellager ACB60 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB60 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB ACB60 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYACB60 2RS.

** (Hinweis: Vollkugellager ACB60 haben die maximale Anzahl an Kugeln ( ACB60 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB60VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB60 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB60 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
