ACB32438 2RS / ACB-32438 45°/45°

Datenblatt zur Type ACB32438 2RS / ACB-32438 45°/45° (Kugellager für Steuersatz / Lenkkopflager)

Abmessungen und Toleranzen d = Innendurchmesser: 32.4 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 32.39 mm bis max. 32.4 mm. D = Außendurchmesser: 43.8 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 43.791 mm bis max. 43.8 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 32.4x43.8x7 mm / 32.4x43.8x7mm (Innen x Außen x Breite) bzw. 43.8x32.4x7 mm / 43.8x32.4x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.24 cm, Außendurchmesser = 4.38 cm , Breite = 0.7 cm.

Lagerluft und Axialspiel Die Type ACB32438 2RS / ACB-32438 45°/45° hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type ACB32438 2RS / ACB-32438 45°/45° entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB32438 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 4930 N Statische Tragzahl [radial]: 3280 N 2. ACB32438 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 4190.5 N Statische Tragzahl [radial]: 3050.4 N 3. ACB32438 Industriequalität / Standard: Dynamische Tragzahl [radial]: 3944 N Statische Tragzahl [radial]: 2952 N 4. SS / S / W ACB32438 Edelstahl rostfrei Dynamische Tragzahl [radial]: 3451 N Statische Tragzahl [radial]: 2624 N 5. KER / CE ACB32438 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 2810.1 N Statische Tragzahl [radial]: 2000.8 N 6. FC ACB32438 MAX / VRS ** Dynamische Tragzahl [radial]: 6162.5 N Statische Tragzahl [radial]: 5904 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB32438 Dynamische Tragzahl [radial]: 3204.5 N Statische Tragzahl [radial]: 2624 N * (Hinweis: Keramik Kugellager ACB32438 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB32438 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB ACB32438 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYACB32438 2RS. ** (Hinweis: Vollkugellager ACB32438 haben die maximale Anzahl an Kugeln ( ACB32438 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB32438VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB32438 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB32438 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type ACB32438 2RS / ACB-32438 45°/45° als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

ACB32438 2RS 45/45 = ACB-32438 43,8x7x45° für Steuersatz Kugellager / Durchmesser 43,8 mm (ACB = Angular Contact Bearing = Schrägkugellager) - Winkel: 45°/45°

Maße 32,4x43,8x7 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45)

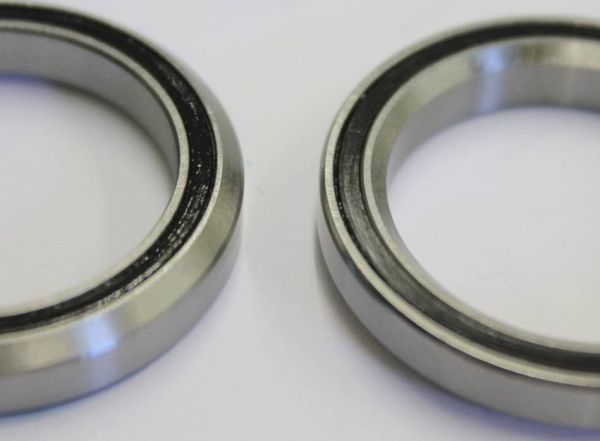

HINWEIS: Auf dem Bild sind zwei Lager zu sehen, es handelt sich hierbei um die VORDER- UND RÜCKSEITE der Lager, damit Sie die Fasen/Winkel gut sehen können, die Lager werden aber nicht in Paaren verkauft. Bei Kauf von 1 Lager erhalten Sie 1 Stück, bei 2 erhalten Sie 2 Stück usw.

- Industrielager mit PA66 Nylon Käfig, welcher sich im Gegensatz zu herkömmlichen Stahlblech-Käfigen stärker belastet werden kann (außerdem verzieht sich das dünne Stahlblech schnell, was zum Totalausfall vom Steuersatz-Kugellager führt).

- Dieser Nylon Käfig hält G-10 Präzisionskugeln auf Position. Präzisionskugeln weisen eine sehr genaue Rundheit auf und verschleißen dadurch nicht so schnell wie normale Kugeln (denn die Kugeln sind in ständigem Kontakt mit dem Ringen, geringe Rundheit führt so zum Ausfall der Kugeln). Die Ringe weißen eine Rundheit-Genauigkeit Toleranz 0.0075 mm auf (ISO-P0, entsprechend ABEC).

- Lage-, Form- und Maß-Toleranzen der Kugellager entsprechen DIN 620-P0 / ISO 472-6X / JIS B 1514-6X.

-  Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C.
Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.

- Beidseitig mit nicht-schleifenden Kunststoffdichtscheiben (Farbe: Schwarz) aus SPCC-verstärktem NBR (ähnlich LLB bzw. 2RS / LLU / DDU / RS / LLB / 2RSR / RSR / 2RS1 / RS1). Diese schützen die Innenkonstruktion des Lagers gegenüber Schmutz / Staub / Fremdkörper und Spritzwassereinwirkung. HINWEIS: Sollten Sie das Kugellager ACB32438 nur einseitig gedichtet haben wollen, schreiben Sie uns bitte, dies ist ohne Aufpreis möglich. Die Breite des Lagers bleibt dabei weiterhin B= 7 mm.

- Gefertigt aus hochreinem und gehärtetem Chromstahl 100Cr6, geeignet für extreme Belastungen. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken immer häufiger im Umlauf ist.



Einsatzgebiet u.a. Fahrrad Steuersatz / MTB Mountainbike / BMX (selten)

(Achtung: Dort gibt es auch ein Lager mit anderen Winkeln wie 36°/45° Winkel, dieses ist jedoch 45/45 Grad!)



Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB32438 2RS / ACB32438RS abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB32438 2RS / ACB32438RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 32,4*43,8*7 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

ACB32438RS1 / ACB32438-2RS1 / ACB324382RS1 / ACB32438-RS1

Umschlüsselung FAG / INA:

ACB32438RSR / ACB32438-2RSR / ACB324382RSR / ACB32438-RSR

Umschlüsselung NSK:

ACB32438DU / ACB32438-DDU / ACB32438DDU / ACB32438-DU

Umschlüsselung NTN:

ACB32438LU / ACB32438-LLU / ACB32438LLU / ACB32438-LU

Umschlüsselung SNR / EZO / NKE:

ACB32438E / ACB32438-EE / ACB32438EE / ACB32438-E

Sonstige alternative Bezeichnungen:

ACB32438 43;8x7x45° bzw. ACB-32438 43;8x7x45°
-
