ACB332417H7.2 30x45° (Alt. TIME 42mm Steuersatz VXR + VXRS)
Kugellager für Steuersatz / Lenkkopflager - 33.2x41.7x6.2 mm (bzw. 41.7x33.2x6.2 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB3042H7K
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
ACB332417
19,00 €
15,97 €
| Menge | Preis je |
|---|---|
| 2 + | 18,00 € 15,13 € |
| 4 + | 17,00 € 14,29 € |
| 10 + | 16,00 € 13,45 € |
| Artikelnummer | ACB332417 |
|---|---|
| Hersteller | Neutral |
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 33.2 x 41.7 x 6.2 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 33.2 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41.7 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.2 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,65354 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type ACB332417H7.2 30x45° (Alt. TIME 42mm Steuersatz VXR + VXRS) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 33.2 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 33.19 mm bis max. 33.2 mm. D = Außendurchmesser: 41.7 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.691 mm bis max. 41.7 mm. B = Breite: 6.2 mm (zur Breite = 6.2 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 33.2x41.7x6.2 mm / 33.2x41.7x6.2mm (Innen x Außen x Breite) bzw. 41.7x33.2x6.2 mm / 41.7x33.2x6.2mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.32 cm, Außendurchmesser = 4.17 cm , Breite = 0.62 cm. |
Lagerluft und AxialspielDie Type ACB332417H7.2 30x45° (Alt. TIME 42mm Steuersatz VXR + VXRS) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB332417H7.2 30x45° (Alt. TIME 42mm Steuersatz VXR + VXRS) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB3042H7K Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB3042H7K EMQ (Elektromotoren Qualität): 3. ACB3042H7K Industriequalität / Standard: 4. SS / S / W ACB3042H7K Edelstahl rostfrei 5. KER / CE ACB3042H7K Keramiklager Si3N4 / ZRO2* 6. FC ACB3042H7K MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB3042H7K * (Hinweis: Keramik Kugellager ACB3042H7K in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB3042H7K Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB3042H7K haben die maximale Anzahl an Kugeln ( ACB3042H7K MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB3042H7KVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB3042H7K 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB3042H7K 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB332417H7.2 30x45° (Alt. TIME 42mm Steuersatz VXR + VXRS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

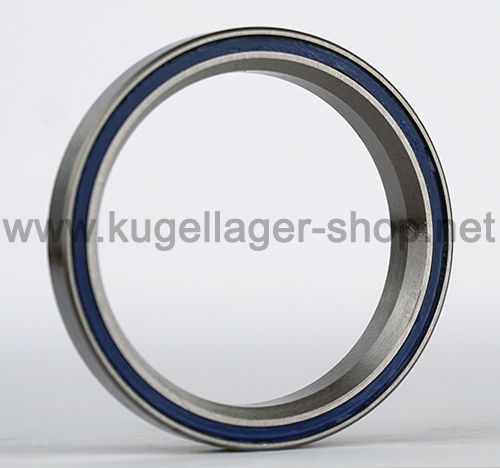

TIME 42 mm Steuersatzlager (Headset Bearing) 33.2x41.7x6.3 mm 30/45°
HINWEIS: Es handelt sich hierbei um kein Lager der Marke TIME, sondern um ein Alternativprodukt. Dies hat eine minimale Innendurchmesser Abweichung von 0.1 mm (33.2 mm anstatt 33.3 mm), kann aber trotzdem problemlos ersetzt werden.
- Anwendung u.a. in TIME Quickset RXRS, FLUIDITY, NXR, RX, ZXRS, RXR, NXS.
- Zu ersetzende Abmessung: 33.3 x 41.7 x 6.3 mm / Tatsächliche Abmessung: Alt. 33.2 x 41.7 x 6.3 mm.
- Beidseitige Gummidichtung, wartungsfrei gefettet
- Winkel (Innen x Außen): 30° x 45°
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Steuersatzlager TIME 42 mm abweichen)
Messen Sie das Steuersatzlager mit einem Messschieber / Lineal in den nachfolgenden Schritten. Dann wird das Maß der ACB332417H6.2 Kugellager für Steuersatz wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 33.2*41.7*6.2 mm.
Steuersatz-Kugellager Innendurchmesser 33.2 mm - Winkel 30°
Steuersatz-Kugellager Aussendurchmesser 41.7 mm - Winkel 45°
Steuersatz-Kugellager Breite 6.2 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
