ACB495H6.5 45/45°

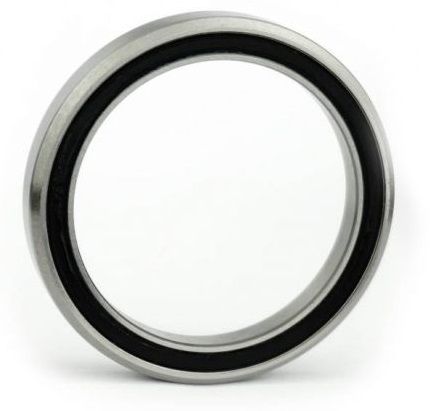

Kugellager für Steuersatz / Lenkkopflager - 40.5x49.5x6.5 mm (bzw. 49.5x40.5x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB495
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27694
10,00 €
8,40 €
| Menge | Preis je |
|---|---|
| 4 + | 9,50 € 7,98 € |
| 10 + | 9,00 € 7,56 € |
| Artikelnummer | 27694 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 40.5 x 49.5 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40.5 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 49.5 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/4“ |
| Außendurchmesser (Zoll) | 1,8 |
| Breite (Zoll) | 0,255 |
Datenblatt zur Type ACB495H6.5 45/45° (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40.5 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 40.49 mm bis max. 40.5 mm. D = Außendurchmesser: 49.5 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 49.491 mm bis max. 49.5 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40.5x49.5x6.5 mm / 40.5x49.5x6.5mm (Innen x Außen x Breite) bzw. 49.5x40.5x6.5 mm / 49.5x40.5x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4.05 cm, Außendurchmesser = 4.95 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type ACB495H6.5 45/45° hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB495H6.5 45/45° entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB495 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB495 EMQ (Elektromotoren Qualität): 3. ACB495 Industriequalität / Standard: 4. SS / S / W ACB495 Edelstahl rostfrei 5. KER / CE ACB495 Keramiklager Si3N4 / ZRO2* 6. FC ACB495 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB495 * (Hinweis: Keramik Kugellager ACB495 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB495 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB495 haben die maximale Anzahl an Kugeln ( ACB495 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB495VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB495 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB495 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB495H6.5 45/45° als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
ACB495H6.5 45°/45° - 40.5 x 49.5 x 6.5 mm für 1-1/2" Steuersatz
WICHTIGER HINWEIS: Bei Venge bis 2015 wurden waren die unteren Steuersatzlager folgende: https://www.kugellager-shop.net/mh-p21-45-45-steuersatz-kugellager.html
Bitte prüfen Sie die Abmessung Ihres alten Lagers genau bevor Sie bestellen.
- Beidseitig mit starker Kontaktdichtung
- Wartungsfrei gefettet
- Abmessung: 40.5 x 49.5 x 6.5 mm (Innen x Außen x Breite) bzw. 49.5 x 40.5 x 6.5 mm (Außen x Innen x Breite)
- Winkel 45°/45° (Am Innen- und Außenring)
Einsatzgebiet u.a. unteres Steuersatzlager von SPECIALIZED VENGE ab Baujahr 2016 bzw. oberes und unteres Lager bei VENGE 2019. Dort sind häufig Lager verbaut, auf deren Dichtung fälschlichweise 6708RS abgedruckt ist (die Lager 6708RS haben ähnliche Abmessungen), sowie Allez Sprint Disc 2020 Steuersatzlager.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB495H6.5 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB495H6.5 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40.5*49.5*6.5 mm / Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45)
1. Kugellager Innendurchmesser 40.5 mm (Winkel 45°)
2. Kugellager Außendurchmesser 49.5 mm (Winkel 45°)
3. Kugellager Breite 6.5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
