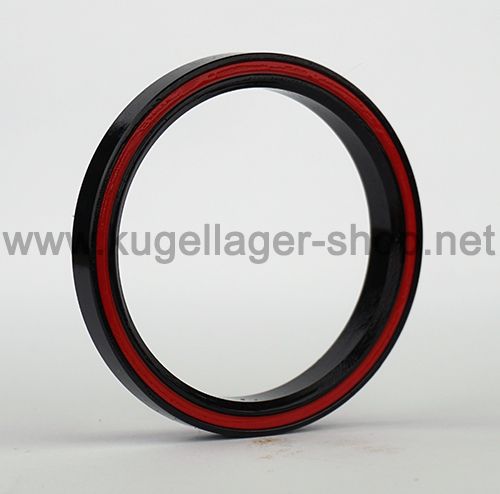

ACB495H6.5 BO MAX SL 45°/45° (Brüniert, vollkugelig, Solid Oil Festschmierstoff)
Vollkugeliges Steuersatz-Kugellager - 40.5x49.5x6.5 mm (bzw. 49.5x40.5x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB495
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
ACB495BOMAXSL
29,90 €
25,13 €
| Menge | Preis je |
|---|---|
| 2 + | 27,90 € 23,45 € |
| 4 + | 25,90 € 21,76 € |
| 10 + | 23,90 € 20,08 € |
| Artikelnummer | ACB495BOMAXSL |
|---|---|
| Hersteller | CQ |
| Zolltarifnummer | 84821090 |
| Bauart | Vollkugeliges Steuersatz-Kugellager |
| Besonderheit | Vollkugeliges Lager in Premium Ausführung mit Solid Oil |
| Abmessungen (mm) - Innen x Außen x Breite | 40.5 x 49.5 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40.5 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 49.5 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,594488189 |
| Außendurchmesser (Zoll) | 1,9488188976 |
| Breite (Zoll) | 0,2559055118 |
Datenblatt zur Type ACB495H6.5 BO MAX SL 45°/45° (Brüniert, vollkugelig, Solid Oil Festschmierstoff) (Vollkugeliges Steuersatz-Kugellager)
Abmessungen und Toleranzend = Innendurchmesser: 40.5 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 40.49 mm bis max. 40.5 mm. D = Außendurchmesser: 49.5 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 49.491 mm bis max. 49.5 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40.5x49.5x6.5 mm / 40.5x49.5x6.5mm (Innen x Außen x Breite) bzw. 49.5x40.5x6.5 mm / 49.5x40.5x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4.05 cm, Außendurchmesser = 4.95 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type ACB495H6.5 BO MAX SL 45°/45° (Brüniert, vollkugelig, Solid Oil Festschmierstoff) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB495H6.5 BO MAX SL 45°/45° (Brüniert, vollkugelig, Solid Oil Festschmierstoff) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. ACB495 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB495 EMQ (Elektromotoren Qualität): 3. ACB495 Industriequalität / Standard: 4. SS / S / W ACB495 Edelstahl rostfrei 5. KER / CE ACB495 Keramiklager Si3N4 / ZRO2* 6. FC ACB495 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB495 * (Hinweis: Keramik Kugellager ACB495 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB495 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB495 haben die maximale Anzahl an Kugeln ( ACB495 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB495VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB495 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB495 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB495H6.5 BO MAX SL 45°/45° (Brüniert, vollkugelig, Solid Oil Festschmierstoff) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
ACB495H6.5 BO MAX SL 45/45° 40.5 x 49.5 x 6.5 mm - Premium Steuersatz-Kugellager vollkugelig, brüniert, Solid Oil
- Bauart: Wälzlager - Kugellager - ACB Schrägkugellager für Headset Steuersatzlager
- BO = Brünierte Ausführung: Der chromlegierte Wälzlagerstahl (100Cr6) wird durch ein Verfahren schwarz-oxidiert und ist damit deutlich korrosionsbeständiger als der normale Stahl. Durch die Oxidierung behält der Stahl seinen hohen Härtewert.
- MAX = Vollkugelige Ausführung: Das Lager hat keinen Käfig und die maximale Anzahl an Kugeln (doppelte Anzahl minus 1 St. im Vergleich zur Käfigausführung). Die Last verteilt sich auf mehr Kugeln und die Lebensdauer des Lager ist so deutlich länger als bei maßgleichen Lagern mit Käfig.
- SL = Solid Oil Ausführung: Das Lager hat kein Schmierfett sondern ein mit Öl durchtränktes Polymer, welches den Innenraum des Lagers füllt. So wird das Lager dauerhaft mit Öl versorgt. Das Polymer nimmt deutlich mehr Öl auf als ein Schmierfett. Das feinporige Polymer dient als Schutz der Innenkonstruktion gegenüber Staub, Schmutz und Feuchtigkeit (abgesehen von dauerhaften, großen Mengen Wasser). Die Lager sind über die Lebensdauer mit Öl versorgt und wartungsfrei. Die Lager sind nicht nachschmierbar und benötigen dies auch nicht.
- Beidseitig mit Gummidichtung
- ABEC-3 Präzisionslager
- Winkel am Innen-/Aussenring: 45°x45°
- Abmessung Innen x Außen x Breite: 40.5x49.5x6.5 mm
- Abmessung Außen x Innen x Breite: 49.5x40.5x6.5 mm
- Wir bieten diese Lager auch in weiteren Versionen (Käfiglager Stahl, Käfiglager brüniert) an. Suchen Sie dazu nach ACB495H6.5.
- Hinweis: Dieses Steuersatzlager / Kugellager für Steuersatz hat keine genormte Bezeichnung und ist unter vielen verschiedenen Teilenummern in maßgleicher Version bekannt, u.a. Teilenummer von Specialized S162500005 und Specialized S222500014, sowie unter der Bezeichnung ACB4545-405495-SS ENDURO als Edelstahl Ausführung.
Anwendung u.a. Steuersatzlager bei:
1) Unteres Steuersatzlager:
- Specialized: Venge (2016-2018) zusammen mit ACB543H7.3
- Specialized: Aethos, Crux (2022-2023) zusammen mit MH-P08F
2) Oberes und unteres Steuersatz-Kugellager:
- Specialized: Tarmac SL7, SL8 (Teilenummern: S222500014, S162500005)
- Specialized: ALLEZ, ALLEZ Sprint (2022)
- LOOK: 795 Blade RS (2023), 785 HUEZ (2024), 765 Optimum (2023)
3) Oberes Steuersatzlager:
- Specialized: Epic World Cup zusammen mit MH-P16 (45/45°)
- Specialized: S-Works Epic World Cup zusammen mit MH-P16K (K Ausführung = 36/45°)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Steuersatzlager BO S162500005 MAX / S222500014 MAX SL abweichen)
Messen Sie das Steuersatzlager mit einem Messschieber / Lineal in den nachfolgenden Schritten. Dann wird das Maß der ACB495H6.5 BO MAX SL 45/45 Kugellager für Steuersatz wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40.5*49.5*6.5 mm - Winkel 45/45°.
Steuersatz-Kugellager Innendurchmesser 40.5 mm - Winkel 45°
Steuersatz-Kugellager Aussendurchmesser 49.5 mm - Winkel 45°
Steuersatz-Kugellager Breite 6.5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
