ACB518K / ACB-518K 36°/45°
Kugellager für Steuersatz / Lenkkopflager - 40x51.8x8 mm (bzw. 51.8x40x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB518K
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25049-B
10,90 €
9,16 €
| Menge | Preis je |
|---|---|
| 2 + | 10,45 € 8,78 € |
| 4 + | 10,20 € 8,57 € |
| 10 + | 9,70 € 8,15 € |
| Artikelnummer | 25049-B |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 51.8 x 8 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 51.8 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2“ |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type ACB518K / ACB-518K 36°/45° (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 51.8 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.789 mm bis max. 51.8 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x51.8x8 mm / 40x51.8x8mm (Innen x Außen x Breite) bzw. 51.8x40x8 mm / 51.8x40x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.18 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type ACB518K / ACB-518K 36°/45° hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB518K / ACB-518K 36°/45° entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB518K Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB518K EMQ (Elektromotoren Qualität): 3. ACB518K Industriequalität / Standard: 4. SS / S / W ACB518K Edelstahl rostfrei 5. KER / CE ACB518K Keramiklager Si3N4 / ZRO2* 6. FC ACB518K MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB518K * (Hinweis: Keramik Kugellager ACB518K in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB518K Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB518K haben die maximale Anzahl an Kugeln ( ACB518K MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB518KVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB518K 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB518K 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB518K / ACB-518K 36°/45° als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
ACB518K 35/45 = ACB-518K / ACB518K 1.5 - 51,8x8x36° für 1.5" (1-1/2") Steuersatz Kugellager / Winkel Innen: 36° - Winkel Außen: 45°
Mit brüniertem Innenring für verbesserten Korrosionsschutz
Gefettet mit dem Hochleistungsschmierfett MOBIL XHP222 von ExxonMobil. Dieses blaue Schmierfett liefert EP-Performance, ist stark anhaftend und medienabweisend und sorgt somit für eine verlängerte Lebensdauer gegenüber Standardfetten wie Hangu-2, welches häufig in billigen Ersatzlagern zum Einsatz kommt.
Maße: 40x51.8x8 mm (Innen x Außen x Breite) Winkel: 36/45

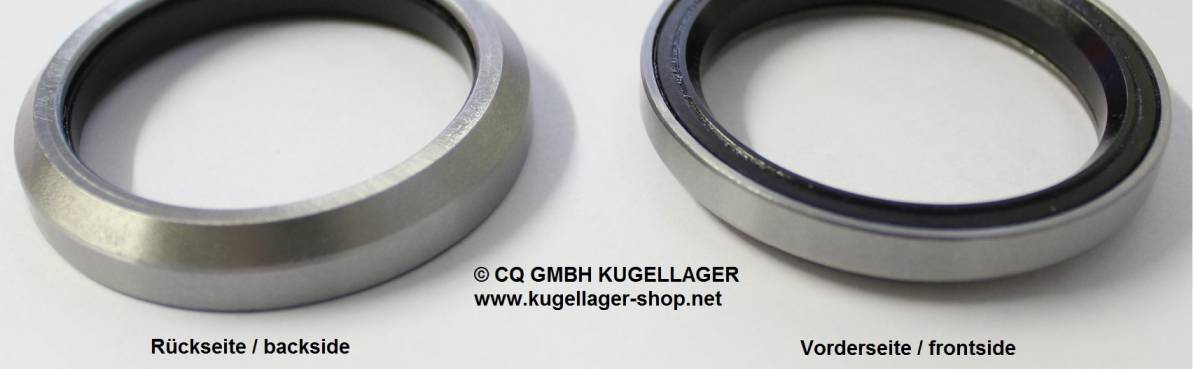

Vergleich Vorder- und Rückseite:
Das Lager ACB-518K hat zwei Winkel; Am Innenring ist dieser 36° - am Außenring 45°. Angabe 36/45 bzw. 36°/45° oder 51,8x8x36° bzw. 40x51.8x8x36°. Die Rückseite des Lagers hat keine Dichtscheibe.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB518K / ACB-518K abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB518K folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*51,8*8 mm.
1. Kugellager Innendurchmesser 40 mm
2. Kugellager Außendurchmesser 51,8 mm
3. Kugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
ACB518KLU / ACB518K-LLU / ACB518KLLU / ACB518K-LUUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
ACB518K 51;8x8x36° bzw. ACB-518K 51;8x8x36°-
