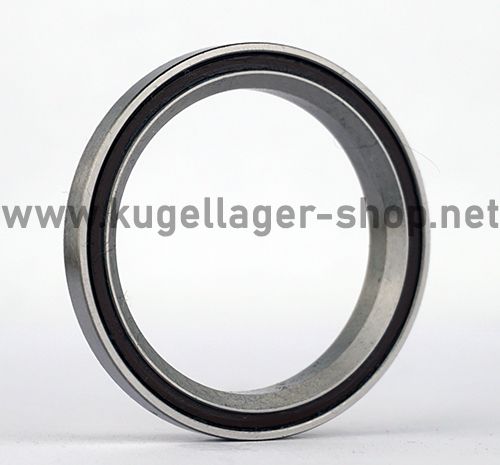

ACB519H7 45°/45° (Breite 7 mm u.a. für Scott Addict RC Internal Cable und manche Ritchey)
Kugellager für Steuersatz / Lenkkopflager - 40x51.9x7 mm (bzw. 51.9x40x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: | |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB519
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
ACB519H7
15,90 €
13,36 €
| Menge | Preis je |
|---|---|
| 4 + | 14,45 € 12,14 € |
| 10 + | 13,00 € 10,92 € |
| Artikelnummer | ACB519H7 |
|---|---|
| Hersteller | CQ |
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 51.9 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 51.9 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2“ |
| Breite (Zoll) | 0,275591 |
Datenblatt zur Type ACB519H7 45°/45° (Breite 7 mm u.a. für Scott Addict RC Internal Cable und manche Ritchey) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 51.9 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.889 mm bis max. 51.9 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x51.9x7 mm / 40x51.9x7mm (Innen x Außen x Breite) bzw. 51.9x40x7 mm / 51.9x40x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.19 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type ACB519H7 45°/45° (Breite 7 mm u.a. für Scott Addict RC Internal Cable und manche Ritchey) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB519H7 45°/45° (Breite 7 mm u.a. für Scott Addict RC Internal Cable und manche Ritchey) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB519 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB519 EMQ (Elektromotoren Qualität): 3. ACB519 Industriequalität / Standard: 4. SS / S / W ACB519 Edelstahl rostfrei 5. KER / CE ACB519 Keramiklager Si3N4 / ZRO2* 6. FC ACB519 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB519 * (Hinweis: Keramik Kugellager ACB519 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB519 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB519 haben die maximale Anzahl an Kugeln ( ACB519 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB519VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB519 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB519 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB519H7 45°/45° (Breite 7 mm u.a. für Scott Addict RC Internal Cable und manche Ritchey) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
ACB519H7 1.5 - 40x51,9x7 mm 45/45° für 1.5" (1-1/2") Steuersatz Kugellager in Ausführung = Breite 7 mm
HINWEIS: Wir bieten dieses Lager auch in Breite 8 mm an: https://www.kugellager-shop.net/catalogsearch/result/?cat=&q=acb519H8
- Abmessung: 40 x 51.9 x 7 mm (Innen x Außen x Breite)
- Der Innendurchmesser ist 1-1/2" Zoll, der Außendurchmesser 2" Zoll
- Winkel: 45/45
- Einseitige Dichtung
- Stark gefettet (wartungsfrei)
Einsatzgebiete als unteres Steuersatz Kugellager u.a. für Scott Addict RC (Internal Cable) und manche Ritchey Steuersätze. Bitte messen Sie vorher unbedingt nach, da viele Steuersatzlager von Ritchey die oben verlinkte Breite 8 mm haben.
Das Lager wird von einigen Händlern fälschlicherweise als MR170 angeboten, dies ist jedoch falsch. Das MR170 hat 52,0 mm Außendurchmesser und ist unter verschiedenen Bezeichnungen (je nach Ausführung) zu finden unter: https://www.kugellager-shop.net/catalogsearch/result/?cat=&q=mr170
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB 519H7 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB519H7 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*51,9*7 mm.
1. Kugellager Innendurchmesser 40 mm (Winkel 45°)
2. Kugellager Außendurchmesser 51,9 mm (Winkel 45°)
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
