ACB568H6.5 45/45° (u.a. Specialized Future Shock 3, Turbo Creo 2, Porto)

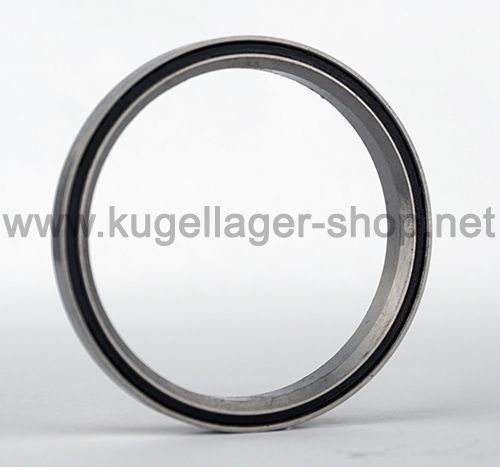

Kugellager für Steuersatz / Lenkkopflager - 47.8x56.8x6.5 mm (bzw. 56.8x47.8x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB568
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
ACB568
15,00 €
12,61 €
| Menge | Preis je |
|---|---|
| 4 + | 13,90 € 11,68 € |
| 10 + | 11,50 € 9,66 € |
| Artikelnummer | ACB568 |
|---|---|
| Hersteller | Neutral |
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 47.8 x 56.8 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 47.8 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 56.8 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,88189 |
| Außendurchmesser (Zoll) | 2,23622 |
| Breite (Zoll) | 0,255906 |
Datenblatt zur Type ACB568H6.5 45/45° (u.a. Specialized Future Shock 3, Turbo Creo 2, Porto) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 47.8 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 47.79 mm bis max. 47.8 mm. D = Außendurchmesser: 56.8 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 56.789 mm bis max. 56.8 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 47.8x56.8x6.5 mm / 47.8x56.8x6.5mm (Innen x Außen x Breite) bzw. 56.8x47.8x6.5 mm / 56.8x47.8x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4.78 cm, Außendurchmesser = 5.68 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type ACB568H6.5 45/45° (u.a. Specialized Future Shock 3, Turbo Creo 2, Porto) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB568H6.5 45/45° (u.a. Specialized Future Shock 3, Turbo Creo 2, Porto) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB568 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB568 EMQ (Elektromotoren Qualität): 3. ACB568 Industriequalität / Standard: 4. SS / S / W ACB568 Edelstahl rostfrei 5. KER / CE ACB568 Keramiklager Si3N4 / ZRO2* 6. FC ACB568 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB568 * (Hinweis: Keramik Kugellager ACB568 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB568 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB568 haben die maximale Anzahl an Kugeln ( ACB568 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB568VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB568 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB568 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
