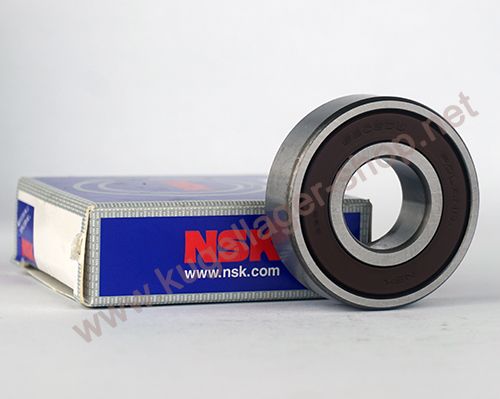

Abmessungen und Toleranzen

d = Innendurchmesser: 60 mm ( +0 / -0.015 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 59.985 mm bis max. 60 mm.

D = Außendurchmesser: 116 mm ( +0 / -0.015 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 115.985 mm bis max. 116 mm.

B = Breite: 28 mm (zur Breite = 28 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 60x116x28 mm / 60x116x28mm (Innen x Außen x Breite) bzw. 116x60x28 mm / 116x60x28mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 6 cm, Außendurchmesser = 11.6 cm , Breite = 2.8 cm.

Lagerluft und Axialspiel

Die Type NSK BB1-3168 (Sonderlager 60x116x28 mm alt. SKF BB1-3168) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) .

Das Axialspiel beträgt: min.: 0.008 mm / max.: 0.028 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type NSK BB1-3168 (Sonderlager 60x116x28 mm alt. SKF BB1-3168) entspricht nachfolgend der Nr. 1

Tragzahlen in der Ausführung:

1. BB1-3168 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 55300 N
Statische Tragzahl [radial]: 36000 N

2. BB1-3168 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 47005 N
Statische Tragzahl [radial]: 33480 N

3. BB1-3168 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 44240 N
Statische Tragzahl [radial]: 32400 N

4. SS / S / W BB1-3168 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 38710 N
Statische Tragzahl [radial]: 28800 N

5. KER / CE BB1-3168 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 31521 N
Statische Tragzahl [radial]: 21960 N

6. FC BB1-3168 MAX / VRS **
Dynamische Tragzahl [radial]: 69125 N
Statische Tragzahl [radial]: 64800 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC BB1-3168
Dynamische Tragzahl [radial]: 35945 N
Statische Tragzahl [radial]: 28800 N

* (Hinweis: Keramik Kugellager BB1-3168 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C BB1-3168 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB BB1-3168 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYBB1-3168 2RS.

** (Hinweis: Vollkugellager BB1-3168 haben die maximale Anzahl an Kugeln ( BB1-3168 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung BB1-3168VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRBB1-3168 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCBB1-3168 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
