BO 608-RS C3 Keramik ABEC9 / ungefettet
Rillenkugellager - 8x22x7 mm (bzw. 22x8x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 608
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24763
7,50 €
6,30 €
| Menge | Preis je |
|---|---|
| 2 + | 7,00 € 5,88 € |
| 4 + | 6,50 € 5,46 € |
| 8 + | 6,00 € 5,04 € |
| 16 + | 5,50 € 4,62 € |
| 50 + | 5,00 € 4,20 € |
| Artikelnummer | 24763 |
|---|---|
| Hersteller | CQ |
| Bauart | Rillenkugellager |
| Besonderheit | Schwarzoxidierter-Chromstahl (rostbeständig / hoch belastbar) |
| Abmessungen (mm) - Innen x Außen x Breite | 8 x 22 x 7 mm |
| Abdeckung | Einseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Si3N4: Schwarzes Keramik (88% Si3N4 / 4% Al2O3 / 4% Y2O3 / 4% andere Materialien); Güteklasse: G10 (Präzisionskugeln); Härte: 75 ~ 80 HRC; 1050° C max. |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-9 Kugellager (DIN / ISO P2); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.008 mm / max.: 0.023 mm |
| Innendurchmesser (mm) | 8 |
| Innendurchmesser Toleranz | +0 / -0.006 mm |
| Außendurchmesser (mm) | 22 |
| Außendurchmesser Toleranz | +0 / -0.005 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Stromisolierendes Lager: Elektrisch leitfähige Ringe, aber keine elektrische Leitfähigkeit zwischen Innen- und Außenring, da die Kugeln und der Käfig keinen Strom leiten - Magnetisch: Ringe ja (aber Kugeln und Käfig sind nicht magnetisch) |
| Innendurchmesser (Zoll) | 0,31496 |
| Außendurchmesser (Zoll) | 0,86614 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type BO 608-RS C3 Keramik ABEC9 / ungefettet (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 8 mm ( +0 / -0.006 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.994 mm bis max. 8 mm. D = Außendurchmesser: 22 mm ( +0 / -0.005 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 21.995 mm bis max. 22 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 8x22x7 mm / 8x22x7mm (Innen x Außen x Breite) bzw. 22x8x7 mm / 22x8x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.8 cm, Außendurchmesser = 2.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type BO 608-RS C3 Keramik ABEC9 / ungefettet hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.008 mm / max.: 0.023 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type BO 608-RS C3 Keramik ABEC9 / ungefettet entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 608 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 608 EMQ (Elektromotoren Qualität): 3. 608 Industriequalität / Standard: 4. SS / S / W 608 Edelstahl rostfrei 5. KER / CE 608 Keramiklager Si3N4 / ZRO2* 6. FC 608 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 608 * (Hinweis: Keramik Kugellager 608 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 608 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 608 haben die maximale Anzahl an Kugeln ( 608 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 608VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR608 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC608 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type BO 608-RS C3 Keramik ABEC9 / ungefettet als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

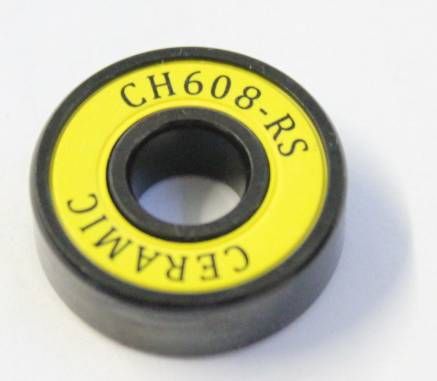

BO-CH-608-RS Keramik Kugellager mit erhöhter Lagerluft C3
Maße: 8x22x7 mm
Innendurchmesser: 8 mm - Außendurchmesser: 22 mm - Breite: 7 mm
- Präzision: ABEC 9 Kugellager (Hochpräzisionslager) mit G5 Präzisionskugeln
- Die Kugeln des Lagers sind aus Si3N4 Siliziumnitrid (Keramik), diese sind härter und stoßfester als Stahlkugeln
- Das Keramiklager muss nicht gefettet werden, es kann trocken laufen oder für noch schnelleren Lauf geölt werden
- Innen- und Außenring (Material 100Cr6, gehärtet) sind brüniert. Dieses sogenannte Black-Oxygen-Treatment ("BO Kugellager") sorgt für einen erhöhten Korrosionsschutz und zusätzliche Härte
- Das Kugellager ist einseitig Abgedichtet (RS), die andere Seite ist offen
- Das Lager hat einen grünen, verdickten Nylon-Käfig (PA66+GF mit 30% Anteil), dieser ist wesentlich robuster als ein Stahlkäfig, denn der Stahlkäfig kann sich leicht verziehen, was zum Totalausfall des Lagers führt.
Erklärung der Nachsetzzeichen:
- CH: Kugellager mit Keramikkugeln
- RS: Dichtscheibe auf einer Seite, andere Seite offen
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 608 2RS ABEC9 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 608 2RS ABEC9 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 8*22*7 mm.
1. Kugellager Innendurchmesser 8 mm
2. Kugellager Außendurchmesser 22 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
608 2RS1 / 608RS1 mit Präzisionsklasse ISO492: P2 ABEC9Umschlüsselung FAG / INA:
608 2RSR / 608RSR mit Präzisionsklasse DIN620: P2Umschlüsselung NSK:
608 DDU / 608DU mit Präzisionsklasse JIS B 1514: Class 2Umschlüsselung NTN:
608 LLU / 608LU mit Präzisionsklasse JIS B 1514: Class 2Umschlüsselung SNR / EZO / NKE:
608 EE / 608E mit Präzisionsklasse ISO492: P2Sonstige alternative Bezeichnungen:
Nylon-Käfig Nachsetzzeichen: T2 / NY ; ähnlich wie Polyamid-Käfige; dafür lauten die Nachsetzzeichen: TVP / TVH / TN / TV / PA66 / TN9-
