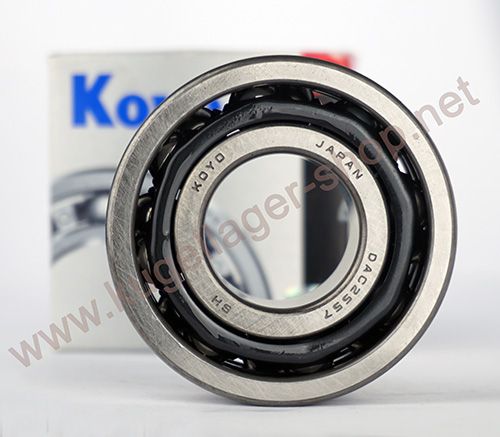

DAC2557 SH Koyo Japan (DAC2557NSSH2CS9)
DAC Lager (KFZ) - 25x57x23.812 mm (bzw. 57x25x23.812 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: DAC25
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
DAC2557
29,00 €
24,37 €
| Menge | Preis je |
|---|---|
| 10 + | 26,10 € 21,93 € |
| Artikelnummer | DAC2557 |
|---|---|
| EAN | 4549250296024 |
| Bauart | DAC Lager (KFZ) |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 57 x 23.812 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | Im Überlappungsbereich von normaler (C0) und erhöhter (C3) Lagerluft |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 57 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 23.812 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,984252 |
| Außendurchmesser (Zoll) | 2,24409 |
| Breite (Zoll) | 0,937480315 |
Datenblatt zur Type DAC2557 SH Koyo Japan (DAC2557NSSH2CS9) (DAC Lager (KFZ))
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.992 mm bis max. 25 mm. D = Außendurchmesser: 57 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 56.989 mm bis max. 57 mm. B = Breite: 23.812 mm (zur Breite = 23.812 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x57x23.812 mm / 25x57x23.812mm (Innen x Außen x Breite) bzw. 57x25x23.812 mm / 57x25x23.812mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 5.7 cm , Breite = 2.3812 cm. |
Lagerluft und AxialspielDie Type DAC2557 SH Koyo Japan (DAC2557NSSH2CS9) hat die Lagerluft Klassifizierung: Im Überlappungsbereich von normaler (C0) und erhöhter (C3) Lagerluft . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type DAC2557 SH Koyo Japan (DAC2557NSSH2CS9) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. DAC25 Automotive Qualität (Marken: SKF/FAG/NSK): 2. DAC25 EMQ (Elektromotoren Qualität): 3. DAC25 Industriequalität / Standard: 4. SS / S / W DAC25 Edelstahl rostfrei 5. KER / CE DAC25 Keramiklager Si3N4 / ZRO2* 6. FC DAC25 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC DAC25 * (Hinweis: Keramik Kugellager DAC25 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C DAC25 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager DAC25 haben die maximale Anzahl an Kugeln ( DAC25 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung DAC25VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRDAC25 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCDAC25 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type DAC2557 SH Koyo Japan (DAC2557NSSH2CS9) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
DAC2557 NS SH2 CS9 Koyo Japan Rillenkugellager mit Nut am Außenring 25x57x23.812 mm (57x25x23.812 mm)
Hinweis: Dieses Lager wird häufig falsch abgemessen als 25x57x23,5 mm Kugellager (57x25x23.6 mm).
- Marke: Koyo / JTEKT (Made in Japan) - EAN: 4549250296024 - Gewicht ca. 260g
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Doppelreihiges Rillenkugellager
- Das Lager ist offen (ohne Abdeckung oder Dichtung) und ungeschmiert
- Das Daclager hat einen Nylonkäfig (glasfaserverstärkt)
- Das Lager ist auf der Verpackung DAC2557NSSH2CS9 S2003 gezeichnet, auf dem Lager DAC2557 SH KOYO JAPAN (häufig falsch gelesen als DAC2557 8H KOYO JAPAN) auf der einen und NS (häufig falsch gelesen als N8) auf der anderen Seite.
- Anwendung u.a. Teilenummer von Kawasaki 92045-0003 und Kawasaki 92045-1357 und auch bezeichnet als DAC 2557 NS SH2 CS13.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager DAC2557NSSH2CS9 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die DAC2557 NS KOYO Japan wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*57*23.812 mm.
KOYO Rillenkugellager Innendurchmesser 25 mm
KOYO Rillenkugellager Aussendurchmesser 57 mm
KOYO Rillenkugellager Breite 23,812 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
