DG2235 / DG 22357-2RD / 22357Z (Sonderlager 22x35x7 mm)
Rillenkugellager - 22x35x7 mm (bzw. 35x22x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: DG2235
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28442
16,95 €
14,24 €
| Menge | Preis je |
|---|---|
| 10 + | 15,00 € 12,61 € |
| Artikelnummer | 28442 |
|---|---|
| Hersteller | Neutral |
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 22 x 35 x 7 mm |
| Abdeckung | Eine Seite Gummidichtung (LUV) - Andere Seite Metallabdeckung (ZV) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 22 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 35 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,86614 |
| Außendurchmesser (Zoll) | 1,22047 |
| Breite (Zoll) | 0,275591 |
Datenblatt zur Type DG2235 / DG 22357-2RD / 22357Z (Sonderlager 22x35x7 mm) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 22 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 21.99 mm bis max. 22 mm. D = Außendurchmesser: 35 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 34.989 mm bis max. 35 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 22x35x7 mm / 22x35x7mm (Innen x Außen x Breite) bzw. 35x22x7 mm / 35x22x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.2 cm, Außendurchmesser = 3.5 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type DG2235 / DG 22357-2RD / 22357Z (Sonderlager 22x35x7 mm) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type DG2235 / DG 22357-2RD / 22357Z (Sonderlager 22x35x7 mm) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. DG2235 Automotive Qualität (Marken: SKF/FAG/NSK): 2. DG2235 EMQ (Elektromotoren Qualität): 3. DG2235 Industriequalität / Standard: 4. SS / S / W DG2235 Edelstahl rostfrei 5. KER / CE DG2235 Keramiklager Si3N4 / ZRO2* 6. FC DG2235 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC DG2235 * (Hinweis: Keramik Kugellager DG2235 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C DG2235 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager DG2235 haben die maximale Anzahl an Kugeln ( DG2235 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung DG2235VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRDG2235 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCDG2235 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type DG2235 / DG 22357-2RD / 22357Z (Sonderlager 22x35x7 mm) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager mit Sondermaß DG2235 2RS / DG22357 / 22357-2RD-22357Z - 22x35x7 mm mit Dichtung/Abdeckung
- Sonderlager u.a. für Auto DG2235 (Kugellager mit Sonderabmessung / Non-Standard Bearing), Elektro-Motor, eBike-Motor und landwirtschaftliche Maschinen
- Maße 35x22x7 mm (AD x ID x B) bzw. 22x35x7 mm (ID x AD x B) - Innen: 22 mm / Durchmesser 35 mm / 7 mm Breit

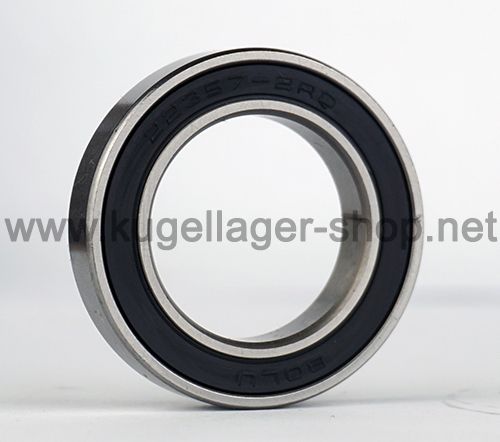

- Einseitig gedichtet (gezeichnet: BOLU 22357-2RD), andere Seite mit Metallabdeckung (gezeichnet: BOLU 22357Z)
- Wartungsfrei gefettet
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen DG2235 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die DG 22357 2RD / 22357Z folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 22*35*7 mm.
1. Kugellager Innendurchmesser 22 mm
2. Kugellager Außendurchmesser 35 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
