F61902 2RS / F61902 LLU
Rillenkugellager - 15x28x7 mm (bzw. 28x15x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61902
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24262-B
5,40 €
4,54 €
| Menge | Preis je |
|---|---|
| 4 + | 4,90 € 4,12 € |
| 10 + | 4,50 € 3,78 € |
| 50 + | 4,00 € 3,36 € |
| Artikelnummer | 24262-B |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Flansch am Außenring |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 28 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 28 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,59055 |
| Außendurchmesser (Zoll) | 1,10236 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type F61902 2RS / F61902 LLU (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.992 mm bis max. 15 mm. D = Außendurchmesser: 28 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.991 mm bis max. 28 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x28x7 mm / 15x28x7mm (Innen x Außen x Breite) bzw. 28x15x7 mm / 28x15x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.8 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type F61902 2RS / F61902 LLU hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type F61902 2RS / F61902 LLU entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 61902 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61902 EMQ (Elektromotoren Qualität): 3. 61902 Industriequalität / Standard: 4. SS / S / W 61902 Edelstahl rostfrei 5. KER / CE 61902 Keramiklager Si3N4 / ZRO2* 6. FC 61902 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61902 * (Hinweis: Keramik Kugellager 61902 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61902 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61902 haben die maximale Anzahl an Kugeln ( 61902 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61902VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61902 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61902 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type F61902 2RS / F61902 LLU als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

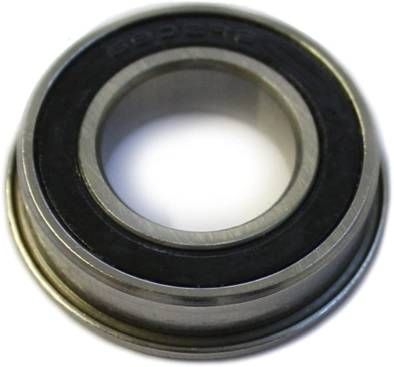

F61902 2RS / F61902 LLU Kugellager mit Flansch / Bund am Außenring
Maße 28/30,5 x 15 x 7 mm (AD x ID x B - Innen: 15 mm / Durchmesser 28/30,5 mm / 7 mm Breit) / Am Außenring zusätzlich + 2,5 mm Flansch: 30,5 mm = Gesamter Außendurchmesser
- Beidseitig mit Dichtungen: 2RS / LLU
- Material: 100Cr6 Wälzlagerstahl
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen F61902 2RS / F61902 RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die F61902 2RS / F61902 RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*28*7 mm bzw. 15x28x7 mm oder 15x30,5x7 mm.
1. Kugellager Innendurchmesser 15 mm
2. Kugellager Außendurchmesser 28 mm + 2,5 mm Flansch = 30,5 mm
3. Kugellager Breite 7 mm inkl. Flansch
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
F61902 2RS1 / F61902RS1Umschlüsselung FAG / INA:
F61902- 2RSR / F61902RSRUmschlüsselung NSK:
F61902 DDU / F61902DUUmschlüsselung NTN:
F61902 LLU / F61902LU / F61902 LLB / F61902LBUmschlüsselung SNR / EZO / NKE:
F61902EE / F61902ESonstige alternative Bezeichnungen:
F61902- 2RS / F61902 2RS / F61902 2RS / F61902 2RS / F61902 2RS / F619022RSF61902 RS / F61902 RS / F61902RS / F61902 RS / F61902RS / F61902 RS
