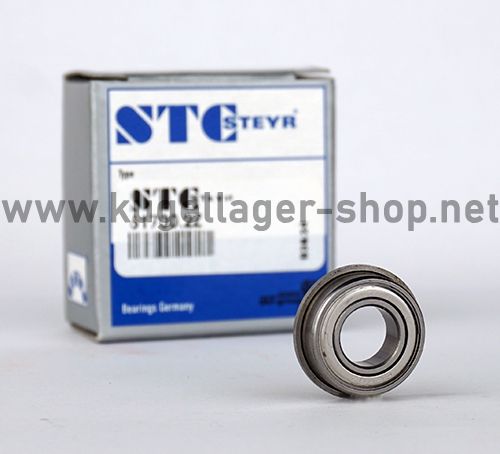

F688 2Z STC Steyr (Made in Germany) – Kugellager mit Flansch
Rillenkugellager - 8x16x5 mm (bzw. 16x8x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 688
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29551
8,00 €
6,72 €
| Menge | Preis je |
|---|---|
| 4 + | 7,20 € 6,05 € |
| 10 + | 6,80 € 5,71 € |
| 50 + | 6,00 € 5,04 € |
| 200 + | 5,60 € 4,71 € |
| Artikelnummer | 29551 |
|---|---|
| Hersteller | STC-Steyr |
| Zolltarifnummer | 84821010 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 8 x 16 x 5 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 8 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 16 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3149606299 |
| Außendurchmesser (Zoll) | 0,6299212598 |
| Breite (Zoll) | 0,1968503937 |
Datenblatt zur Type F688 2Z STC Steyr (Made in Germany) – Kugellager mit Flansch (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 8 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.992 mm bis max. 8 mm. D = Außendurchmesser: 16 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 15.991 mm bis max. 16 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 8x16x5 mm / 8x16x5mm (Innen x Außen x Breite) bzw. 16x8x5 mm / 16x8x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.8 cm, Außendurchmesser = 1.6 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type F688 2Z STC Steyr (Made in Germany) – Kugellager mit Flansch hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type F688 2Z STC Steyr (Made in Germany) – Kugellager mit Flansch entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 688 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 688 EMQ (Elektromotoren Qualität): 3. 688 Industriequalität / Standard: 4. SS / S / W 688 Edelstahl rostfrei 5. KER / CE 688 Keramiklager Si3N4 / ZRO2* 6. FC 688 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 688 * (Hinweis: Keramik Kugellager 688 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 688 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 688 haben die maximale Anzahl an Kugeln ( 688 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 688VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR688 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC688 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type F688 2Z STC Steyr (Made in Germany) – Kugellager mit Flansch als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
F688 2Z Kugellager mit Flansch - Made in Germany - Marke: STC Steyr - 8x16x5 mm (ID x AD x B) - F688Z Rillenkugellager mit Bund
Hinweis: Die Lager 688 sind je nach Charge in Einzelverpackung oder in Bulk-Verpackung. Wenn Sie eine spezifische Verpackungart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager nach DIN 625-1 – Kugellager mit Flansch am Außenring
- Premiumlager Made in Germany. Automotive Qualität mit hoher Verschleißfestigkeit.
- Tragzahl dynamisch: 1260 N / statisch: 590 N
- Grenzdrehzahl: 40000 u/min
- Zolltarifnummer: 84821010
- Beidseitig mit Stahlblech-Abdeckungen schützen gegen groben Schmutz (nicht gegen Feinstaub).
- Standard Lagerluft Klasse C0
- Material: Hochreiner, chromlegierter Wälzlagerstahl mit extra Härtung (gegenüber Chinalagern)
- Abmessung Innen x Außen (ohne Flansch) x Breite: 8x16x5 mm (AD inkl. Flansch = 18mm).
- Abmessung Außen ohne Flansch) x Innen x Breite: 16x8x5 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager F688Z (Made in Germany) abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die F688 2Z STC Steyr wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 8*16*5 mm.
Rillenkugellager Innendurchmesser 8 mm
Rillenkugellager Aussendurchmesser 16 mm ohne Flansch / inkl. Flansch 18 mm
Rillenkugellager Breite 5 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager F688 2Z also 16*8*5 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
