F6902-E 2RSV MAX EA / F6902 LLU MAX-EA
Vollkugeliges Rillenkugellager - 15x28x9.5 mm (bzw. 28x15x9.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6902
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27692
8,50 €
7,14 €
| Menge | Preis je |
|---|---|
| 4 + | 8,25 € 6,93 € |
| 10 + | 8,00 € 6,72 € |
| Artikelnummer | 27692 |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | EA: Flansch auf der gegenüberliegenden Seite der Verlängerung |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 28 x 7 / 9,5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 28 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 9.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,59055 |
| Außendurchmesser (Zoll) | 1,10236 |
| Breite (Zoll) | 0,27/0,39 |
Datenblatt zur Type F6902-E 2RSV MAX EA / F6902 LLU MAX-EA (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 28 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.992 mm bis max. 28 mm. B = Breite: 9.5 mm (zur Breite = 9.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x28x9.5 mm / 15x28x9.5mm (Innen x Außen x Breite) bzw. 28x15x9.5 mm / 28x15x9.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.8 cm , Breite = 0.95 cm. |
Lagerluft und AxialspielDie Type F6902-E 2RSV MAX EA / F6902 LLU MAX-EA hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type F6902-E 2RSV MAX EA / F6902 LLU MAX-EA entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 6902 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6902 EMQ (Elektromotoren Qualität): 3. 6902 Industriequalität / Standard: 4. SS / S / W 6902 Edelstahl rostfrei 5. KER / CE 6902 Keramiklager Si3N4 / ZRO2* 6. FC 6902 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6902 * (Hinweis: Keramik Kugellager 6902 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6902 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6902 haben die maximale Anzahl an Kugeln ( 6902 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6902VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6902 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6902 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type F6902-E 2RSV MAX EA / F6902 LLU MAX-EA als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
F6902-E-2RSV-MAX-EA (F6902 MAX-EA) - Ausführung: "EA" (F6902-LLU MAX-EA)
Kugellager Innendurchmesser: 15 mm
Kugellager Außendurchmesser: 28 mm (Inkl. Flansch ca. 30,5 mm)
Kugellager Breite 7 mm + 2,5 mm abstehender Innenring = 9,5 mm
F = Kugellager mit Flansch am Außenring (einseitig)
-E = Innenring verlängerter "Extended" auf einer Seite
A = Flansch auf gegenüberliegender Seite wie Verlängerung des Innenrings

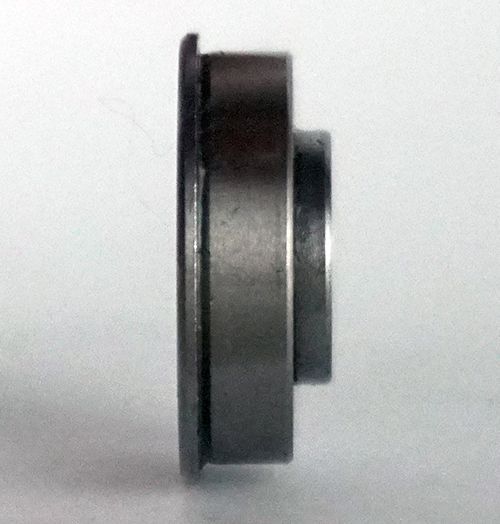

WICHTIG: AUSFÜHRUNG "EA" - Kugellager Flansch / Verlängerter Innenring auf gegengesetzter Seite!
Es gibt dieses Lager in verschiedenen Ausführung. Es handelt sich hierbei um die "EA" Variante. Dies bedeutet, der Außenring Flansch ist auf der gegengesetzten Seite wie der verlängerte Innenring (siehe Fotos). Das Lager "EB" mit Flansch/Verlängerter Innenring auf der gleichen Seite finden Sie hier: https://www.kugellager-shop.net/f6902e-2rsv-max-f6902-llu-max-eb-kugellager.html
Anwendung: u.a. für YETI SB5C
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6902 2RS MAX-EA / 6902 VRS-EA abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6902 MAX-EA 2RS / 6902 VRS-EA folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*28*9.5 mm.
1. Kugellager Innendurchmesser 15 mm
2. Kugellager Außendurchmesser 28 mm + ca. 2,5 mm Flansch = 30,5 mm
3. Kugellager Breite 7 mm bzw. 9,5 mm mit Innenring-Verlängerung (2,5mm)
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
-Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
