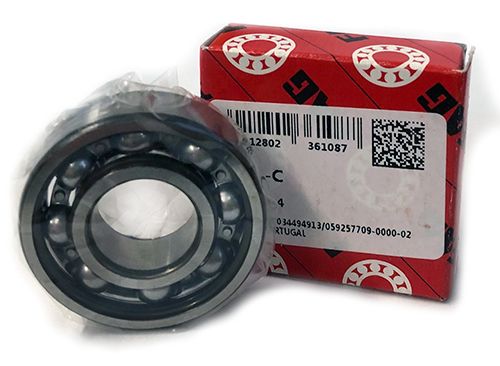

16101-A FAG (offen, ungeschmiert)
Rillenkugellager - 12x30x8 mm (bzw. 30x12x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 16101
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28760
8,20 €
6,89 €
| Menge | Preis je |
|---|---|
| 10 + | 7,38 € 6,20 € |
| Artikelnummer | 28760 |
|---|---|
| Hersteller | FAG |
| EAN | 4012802336061 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 30 x 8 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 30 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,472441 |
| Außendurchmesser (Zoll) | 1,1811 |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type 16101-A FAG (offen, ungeschmiert) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.993 mm bis max. 12 mm. D = Außendurchmesser: 30 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x30x8 mm / 12x30x8mm (Innen x Außen x Breite) bzw. 30x12x8 mm / 30x12x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 3 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type 16101-A FAG (offen, ungeschmiert) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 16101-A FAG (offen, ungeschmiert) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 16101 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 16101 EMQ (Elektromotoren Qualität): 3. 16101 Industriequalität / Standard: 4. SS / S / W 16101 Edelstahl rostfrei 5. KER / CE 16101 Keramiklager Si3N4 / ZRO2* 6. FC 16101 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 16101 * (Hinweis: Keramik Kugellager 16101 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 16101 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 16101 haben die maximale Anzahl an Kugeln ( 16101 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 16101VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR16101 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC16101 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 16101-A FAG (offen, ungeschmiert) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
16101-A FAG / 16101-FAG Rillenkugellager 12x30x8 mm
- EAN 4012802336061 / Marke FAG / Zolltarifnummer 84821010
- Ausführung A: Verbesserte Innenkonstruktion
- Offen ohne Dichtung oder Abdeckung, ungeschmiert ohne Fett
- Abmessung Innen x Außen x Breite: 12x30x8 mm
- Abmessung Außen x Innen x Breite: 30x12x8 mm
- Tragzahl dyn. 5.1 kN / stat. 2.37 kN / Grenzdrehzahl 32.500 rpm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 16101 FAG abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 16101A FAG wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*30*8 mm.
FAG Rillenkugellager Innendurchmesser 12 mm
FAG Rillenkugellager Aussendurchmesser 30 mm
FAG Rillenkugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
-
