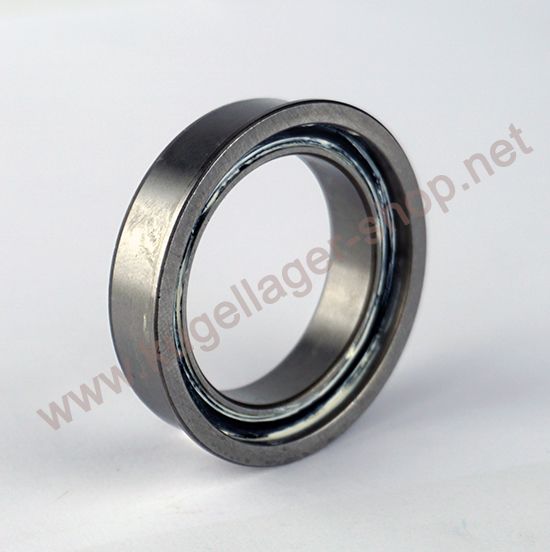

FD6806 2RS H10.20 (Breite 10,2 mm - FB-6806-B3)

Rillenkugellager - 30x44x10.2 mm (bzw. 44x30x10.2 mm)

Materialbelastbarkeit: Für hohe Lasten
Korrosionsbeständigkeit: Kaum korrosionsbeständig
Dichtigkeit: Gute Staubdichtigkeit
Drehzahlbereich: Für mittelhohe Drehzahlen

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6806


Auf Lager

Lieferzeit* (Werktage): 1-4

Auf Lager
Artikelnummer
FD6806H1020
13,40 € 11,26 €

Preise inkl. MwSt.
zzgl. Versandkosten

Menge Preis je
2 + 12,70 € 10,67 €
4 + 11,50 € 9,66 €
10 + 11,00 € 9,24 €
Mehr Informationen
Artikelnummer FD6806H1020
Bauart Rillenkugellager
Besonderheit Kugellager mit Flansch am Außenring
Abmessungen (mm) - Innen x Außen x Breite 30 x 41/44 x 10.2 mm
Abdeckung Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max.
Ringe Material Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max.
Kugeln Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC
Käfigmaterial Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 200°C max.
Toleranzklasse ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager
Lagerluft C0 (Standard)
Radialspiel min.: 0.005 mm / max.: 0.02 mm
Innendurchmesser (mm) 30
Innendurchmesser Toleranz +0 / -0.008 mm
Außendurchmesser (mm) 44
Außendurchmesser Toleranz +0 / -0.009 mm
Breite (mm) 10.2
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Anfasung (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja
Innendurchmesser (Zoll) 1,1811
Außendurchmesser (Zoll) 1,614/1,73
Breite (Zoll) 0,4015748

Datenblatt zur Type FD6806 2RS H10.20 (Breite 10,2 mm - FB-6806-B3) (Rillenkugellager)


Abmessungen und Toleranzen

d = Innendurchmesser: 30 mm ( +0 / -0.008 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm.

D = Außendurchmesser: 44 mm ( +0 / -0.009 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 43.991 mm bis max. 44 mm.

B = Breite: 10.2 mm (zur Breite = 10.2 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x44x10.2 mm / 30x44x10.2mm (Innen x Außen x Breite) bzw. 44x30x10.2 mm / 44x30x10.2mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 4.4 cm , Breite = 1.02 cm.

Lagerluft und Axialspiel

Die Type FD6806 2RS H10.20 (Breite 10,2 mm - FB-6806-B3) hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type FD6806 2RS H10.20 (Breite 10,2 mm - FB-6806-B3) entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. 6806 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 4450 N
Statische Tragzahl [radial]: 3440 N

2. 6806 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 3782.5 N
Statische Tragzahl [radial]: 3199.2 N

3. 6806 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 3560 N
Statische Tragzahl [radial]: 3096 N

4. SS / S / W 6806 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 3115 N
Statische Tragzahl [radial]: 2752 N

5. KER / CE 6806 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 2536.5 N
Statische Tragzahl [radial]: 2098.4 N

6. FC 6806 MAX / VRS **
Dynamische Tragzahl [radial]: 5562.5 N
Statische Tragzahl [radial]: 6192 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC 6806
Dynamische Tragzahl [radial]: 2892.5 N
Statische Tragzahl [radial]: 2752 N

* (Hinweis: Keramik Kugellager 6806 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6806 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 6806 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6806 2RS.

** (Hinweis: Vollkugellager 6806 haben die maximale Anzahl an Kugeln ( 6806 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6806VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6806 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6806 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type FD6806 2RS H10.20 (Breite 10,2 mm - FB-6806-B3) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

FD6806 2RSV H10.2 / DRF6806-10.2 Flansch Kugellager / Tretlager

Flanschlager mit Breite 10,2 mm / Tretlager mit Außenringflansch



- Kugellager Innendurchmesser 30 mm

- Kugellager Außendurchmesser mit Flansch 44 mm / ohne Flansch 41 mm

- Kugellager Breite 10,2 mm



- Der Flansch ist 3 mm, so ändert sich der Außendurchmesser von 41 auf 44 mm (Angabe "41/44")

- DR = Double Row = Doppelreihiges Rillenkugellager (zwei Kugelreihen für erhöhte Tragfähigkeit)

- F = Kugellager mit Flansch am Außenring (Bezeichnung auch DRF6806 2RS H10.2)



HINWEIS: Dieses Lager gibt es mit verschiedenen Breiten (die häufigste ist 11 mm):

- Dieses Angebot FD6806 2RSV H10.20 - Abmessung Innen x Außen x Breite : 30 x 41/44 x 10.2 mm

- FD6806 2RSV mit Abmessung 30 x 41/44 x 11 mm finden Sie hier: https://www.kugellager-shop.net/fd6806-2rs-2rsv-bb30-press-fit.html

- FD6806 2RSV H12.60 mit Abmessung: 30 x 41/44 x 12.6 mm finden Sie hier: https://www.kugellager-shop.net/fd6806-2rsv-h12-6-tretlager-kugellager-mit-flansch.html



Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen FD6806 2RSV H10.2 abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die FD6806-H10.2 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30*41/44*10.2 mm.

1. Kugellager Innendurchmesser 30 mm

2. Kugellager Außendurchmesser 41/44 mm (41 mm ohne Flansch / 44 mm mit Flansch)

3. Kugellager Breite 10.2 mm



Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:


Umschlüsselung FAG / INA:


Umschlüsselung NSK:


Umschlüsselung NTN:


Umschlüsselung SNR / EZO / NKE:


Sonstige alternative Bezeichnungen:


FD6806 VRS / FD6806 VRS / FD6806RSV / FD6806 RSV / FD6806RS / FD6806 RS - FD6806-V 2RS / FD6806 2RSV / FD6806 2RS / FD6806 2RS / FD6806V 2RS / FD68062RS / 6806 Sonderanfertigung mit Breite = 10,2 mm
