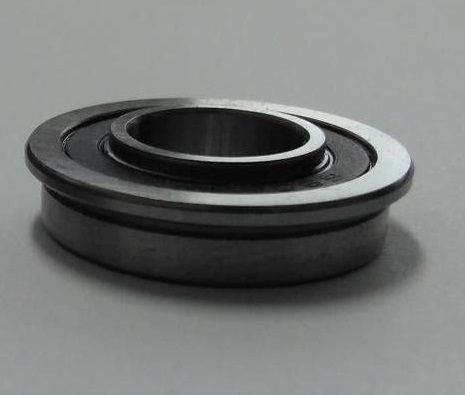

FE6802 2RS MAX / FE6802VRS (Kugellager mit Flansch und verlängerter Innenring)
Vollkugeliges Rillenkugellager - 15x26x7 mm (bzw. 26x15x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6802
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27128
7,10 €
5,97 €
| Menge | Preis je |
|---|---|
| 2 + | 6,70 € 5,63 € |
| 4 + | 5,80 € 4,87 € |
| 10 + | 5,00 € 4,20 € |
| Artikelnummer | 27128 |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Lager mit abstehendem Innenring |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 26 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 26 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,5905 |
| Außendurchmesser (Zoll) | 1,0236 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type FE6802 2RS MAX / FE6802VRS (Kugellager mit Flansch und verlängerter Innenring) (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 26 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 25.992 mm bis max. 26 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x26x7 mm / 15x26x7mm (Innen x Außen x Breite) bzw. 26x15x7 mm / 26x15x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.6 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type FE6802 2RS MAX / FE6802VRS (Kugellager mit Flansch und verlängerter Innenring) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type FE6802 2RS MAX / FE6802VRS (Kugellager mit Flansch und verlängerter Innenring) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 6802 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6802 EMQ (Elektromotoren Qualität): 3. 6802 Industriequalität / Standard: 4. SS / S / W 6802 Edelstahl rostfrei 5. KER / CE 6802 Keramiklager Si3N4 / ZRO2* 6. FC 6802 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6802 * (Hinweis: Keramik Kugellager 6802 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6802 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6802 haben die maximale Anzahl an Kugeln ( 6802 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6802VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6802 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6802 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type FE6802 2RS MAX / FE6802VRS (Kugellager mit Flansch und verlängerter Innenring) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
FE6802-2RS-MAX (FE6802-VRS bzw. FE6802-LLB-MAX oder 6802-2RS FE) beidseitg verlängerter Innenring (= E bzw. MAX-E) / Kugellager mit Flansch am Außenring
Abmessungen:
- Innendurchmesser 15 mm
- Außendurchmesser: 24 mm + 2 mm Flansch = 26 mm
- Breite: 5 mm + 2 mm überstehender Innenring = 7 mm
Zusammen: 15 x 24/26 x 5/7 mm (Innen x Außen x Breite)
- Das Lager ist vollkugelig (kein Käfig, maximale Anzahl an Kugeln) und kann so sehr hohe Traglast aufnehmen (ca. 40% gegenüber Käfiglagern)
- Das Lager ist beidseitig gedichtet und wartungsfrei gefettet
- Bitte beachten Sie, dass es sich um ein Sonderlager mit Flansch und verlängertem Innenring handelt.
Einsatzgebiet u.a. als Fahrrad Kugellager für Mountain-Bike (Schwinge / Aufhängung / Hinterbau / Tretlager).
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen FE6802 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die FE6802 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*26*7 mm.
1. Kugellager Innendurchmesser 15 mm
2. Kugellager Außendurchmesser 24 mm + 2 mm Flansch = 26 mm
3. Kugellager Breite 5 mm + 2 mm Innenring-Verlängerung = 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
FE6802-LLB-MAX
