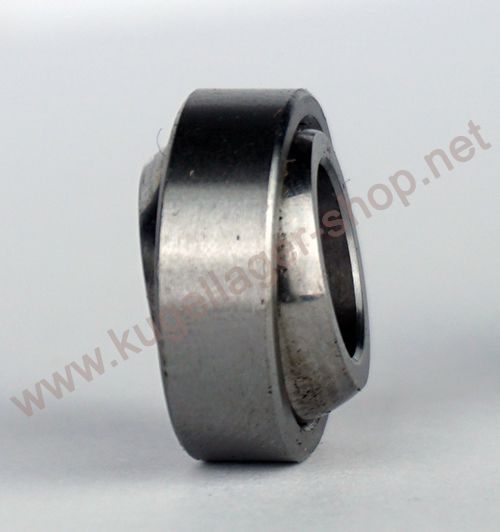

GE10-UK / GE10C Gelenklager wartungsfrei
Gelenklager - 10x19x9 mm (bzw. 19x10x9 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: GE10
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
22670
5,50 €
4,62 €
| Menge | Preis je |
|---|---|
| 4 + | 5,23 € 4,39 € |
| 10 + | 4,95 € 4,16 € |
| 50 + | 4,84 € 4,07 € |
| 200 + | 4,40 € 3,70 € |
| Artikelnummer | 22670 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84833080 |
| Bauart | Gelenklager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 19 x 9 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Kein Käfig |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 19 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 9 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3937007874 |
| Außendurchmesser (Zoll) | 0,7480314961 |
| Breite (Zoll) | 0,3543307087 |
Datenblatt zur Type GE10-UK / GE10C Gelenklager wartungsfrei (Gelenklager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.992 mm bis max. 10 mm. D = Außendurchmesser: 19 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 18.991 mm bis max. 19 mm. B = Breite: 9 mm (zur Breite = 9 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x19x9 mm / 10x19x9mm (Innen x Außen x Breite) bzw. 19x10x9 mm / 19x10x9mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 1.9 cm , Breite = 0.9 cm. |
Lagerluft und AxialspielDie Type GE10-UK / GE10C Gelenklager wartungsfrei hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type GE10-UK / GE10C Gelenklager wartungsfrei entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. GE10 Automotive Qualität (Marken: SKF/FAG/NSK): 2. GE10 EMQ (Elektromotoren Qualität): 3. GE10 Industriequalität / Standard: 4. SS / S / W GE10 Edelstahl rostfrei 5. KER / CE GE10 Keramiklager Si3N4 / ZRO2* 6. FC GE10 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC GE10 * (Hinweis: Keramik Kugellager GE10 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C GE10 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager GE10 haben die maximale Anzahl an Kugeln ( GE10 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung GE10VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRGE10 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCGE10 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type GE10-UK / GE10C Gelenklager wartungsfrei als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
GE10-UK Gelenklager wartungsfrei - 10 x 19 x 9 mm - GE10C Wartungsfreies Radial-Gelenklager
- Bauart: Wälzlager - Wälzlager - Gleitlager - Gelenklager – Wartungsfreies Gelenklager
- Zolltarifnummer: 84833080
- DIN-ISO-12240-1 - Ungedichtetes, wartungsfreies Gelenklager - Gleitpaarung aus Stahl-Stahl.
- Offen und ungeschmiert (Lager ohne Fett). Beidseitig ohne Abdeckung oder Dichtung.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 10x19x9 mm
- Abmessung Außen x Innen x Breite: 19x10x9 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Gelenklager GE10C abweichen)
Messen Sie das Radial-Gelenklager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die GE10-UK / GE10C wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*19*9 mm.
Wartungsfreies Gelenklager Innendurchmesser 10 mm
Wartungsfreies Gelenklager Aussendurchmesser 19 mm
Wartungsfreies Gelenklager Breite 9 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager GE10-UK also 19*10*9 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
