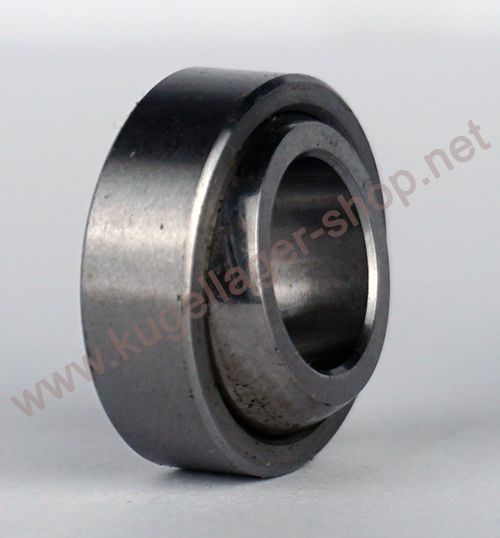

GE8-UK / GE8C Gelenklager wartungsfrei
Gelenklager - 8x16x8 mm (bzw. 16x8x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: GE8
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
22669
4,50 €
3,78 €
| Menge | Preis je |
|---|---|
| 4 + | 4,28 € 3,60 € |
| 10 + | 4,05 € 3,40 € |
| 50 + | 3,96 € 3,33 € |
| 200 + | 3,60 € 3,03 € |
| Artikelnummer | 22669 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84833080 |
| Bauart | Gelenklager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 8 x 16 x 8 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Kein Käfig |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 8 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 16 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3149606299 |
| Außendurchmesser (Zoll) | 0,6299212598 |
| Breite (Zoll) | 0,3149606299 |
Datenblatt zur Type GE8-UK / GE8C Gelenklager wartungsfrei (Gelenklager)
Abmessungen und Toleranzend = Innendurchmesser: 8 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.992 mm bis max. 8 mm. D = Außendurchmesser: 16 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 15.992 mm bis max. 16 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 8x16x8 mm / 8x16x8mm (Innen x Außen x Breite) bzw. 16x8x8 mm / 16x8x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.8 cm, Außendurchmesser = 1.6 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type GE8-UK / GE8C Gelenklager wartungsfrei hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type GE8-UK / GE8C Gelenklager wartungsfrei entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. GE8 Automotive Qualität (Marken: SKF/FAG/NSK): 2. GE8 EMQ (Elektromotoren Qualität): 3. GE8 Industriequalität / Standard: 4. SS / S / W GE8 Edelstahl rostfrei 5. KER / CE GE8 Keramiklager Si3N4 / ZRO2* 6. FC GE8 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC GE8 * (Hinweis: Keramik Kugellager GE8 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C GE8 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager GE8 haben die maximale Anzahl an Kugeln ( GE8 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung GE8VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRGE8 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCGE8 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type GE8-UK / GE8C Gelenklager wartungsfrei als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
GE8-UK Gelenklager wartungsfrei - 8 x 16 x 8 mm - GE8C Wartungsfreies Radial-Gelenklager
- Bauart: Wälzlager - Wälzlager - Gleitlager - Gelenklager – Wartungsfreies Gelenklager
- Zolltarifnummer: 84833080
- DIN-ISO-12240-1 - Ungedichtetes, wartungsfreies Gelenklager - Gleitpaarung aus Stahl-Stahl.
- Offen und ungeschmiert (Lager ohne Fett). Beidseitig ohne Abdeckung oder Dichtung.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 8x16x8 mm
- Abmessung Außen x Innen x Breite: 16x8x8 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Gelenklager GE8C abweichen)
Messen Sie das Radial-Gelenklager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die GE8-UK / GE8C wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 8*16*8 mm.
Wartungsfreies Gelenklager Innendurchmesser 8 mm
Wartungsfreies Gelenklager Aussendurchmesser 16 mm
Wartungsfreies Gelenklager Breite 8 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager GE8-UK also 16*8*8 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
