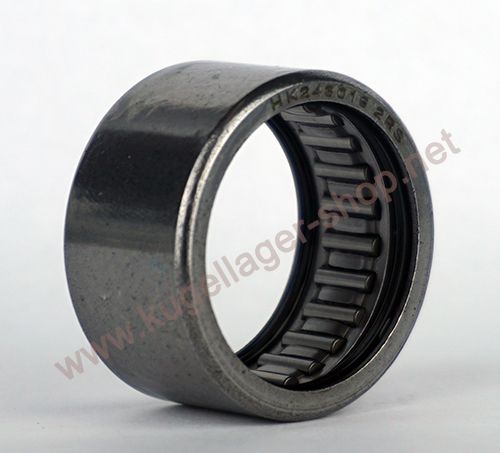

HK243016 2RS (Nadellager für Brose Ebike Mittelachse / Centre Axle PLB20125)
Nadellager / Nadelhülse - 24x30x16 mm (bzw. 30x24x16 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: HK243016
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
HK243016
13,00 €
10,92 €
| Menge | Preis je |
|---|---|
| 10 + | 12,00 € 10,08 € |
| 20 + | 10,00 € 8,40 € |
| 50 + | 9,00 € 7,56 € |
| 100 + | 7,00 € 5,88 € |
| Artikelnummer | HK243016 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84824000 |
| Bauart | Nadellager / Nadelhülse |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 24 x 30 x 16 mm |
| Abdeckung | Dichtender O-Ring auf einer (RS) oder beiden (2RS) Seiten |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 24 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 30 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 16 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,944882 |
| Außendurchmesser (Zoll) | 1,1811 |
| Breite (Zoll) | 0,629921 |
Datenblatt zur Type HK243016 2RS (Nadellager für Brose Ebike Mittelachse / Centre Axle PLB20125) (Nadellager / Nadelhülse)
Abmessungen und Toleranzend = Innendurchmesser: 24 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 23.992 mm bis max. 24 mm. D = Außendurchmesser: 30 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. B = Breite: 16 mm (zur Breite = 16 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 24x30x16 mm / 24x30x16mm (Innen x Außen x Breite) bzw. 30x24x16 mm / 30x24x16mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.4 cm, Außendurchmesser = 3 cm , Breite = 1.6 cm. |
Lagerluft und AxialspielDie Type HK243016 2RS (Nadellager für Brose Ebike Mittelachse / Centre Axle PLB20125) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type HK243016 2RS (Nadellager für Brose Ebike Mittelachse / Centre Axle PLB20125) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. HK243016 Automotive Qualität (Marken: SKF/FAG/NSK): 2. HK243016 EMQ (Elektromotoren Qualität): 3. HK243016 Industriequalität / Standard: 4. SS / S / W HK243016 Edelstahl rostfrei 5. KER / CE HK243016 Keramiklager Si3N4 / ZRO2* 6. FC HK243016 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC HK243016 * (Hinweis: Keramik Kugellager HK243016 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C HK243016 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager HK243016 haben die maximale Anzahl an Kugeln ( HK243016 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung HK243016VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRHK243016 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCHK243016 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type HK243016 2RS (Nadellager für Brose Ebike Mittelachse / Centre Axle PLB20125) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Nadellager HK243016-2RS - 24x30x16 mm (30x24x16 mm)
Nadelhülse für Brose MOTORS Modelle C - T - TF - S - MAG eBikes (Teilenummer 48 412 2420 oder PLB20125A) Mittelachse (zwischen Pedalachse und Antriebsstrang) - Es handelt sich hierbei nicht um ein Lager der Marke BROSE sondern um ein maßgleiches Ersatzteil.
Alternative Bezeichnung: TLA2416 - HK2416 - HK243016 2RS
Sonderabmessung mit 24 mm Innendurchmesser
Beidseitige 2RS Gummidichtung (O-Ring)
Nadellager Innendurchmesser 24 mm
Nadellager Außendurchmesser 30 mm
Nadellager Breite 16 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
