HK2520-2RS INA Nadellager gedichtet (Made in Germany - HK2520-2RS-L271)
Nadellager / Nadelhülse - 25x32x20 mm (bzw. 32x25x20 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: HK2520
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
HK2520-2RS-INA
6,95 €
5,84 €
| Menge | Preis je |
|---|---|
| 10 + | 6,30 € 5,29 € |
| Artikelnummer | HK2520-2RS-INA |
|---|---|
| Hersteller | INA |
| EAN | 4047643186728 |
| Zolltarifnummer | 84824000 |
| Bauart | Nadellager / Nadelhülse |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 32 x 20 mm |
| Abdeckung | Dichtender O-Ring auf einer (RS) oder beiden (2RS) Seiten |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 32 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 20 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,984252 |
| Außendurchmesser (Zoll) | 1,25984 |
| Breite (Zoll) | 0,787402 |
Datenblatt zur Type HK2520-2RS INA Nadellager gedichtet (Made in Germany - HK2520-2RS-L271) (Nadellager / Nadelhülse)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.99 mm bis max. 25 mm. D = Außendurchmesser: 32 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 31.989 mm bis max. 32 mm. B = Breite: 20 mm (zur Breite = 20 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x32x20 mm / 25x32x20mm (Innen x Außen x Breite) bzw. 32x25x20 mm / 32x25x20mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 3.2 cm , Breite = 2 cm. |
Lagerluft und AxialspielDie Type HK2520-2RS INA Nadellager gedichtet (Made in Germany - HK2520-2RS-L271) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type HK2520-2RS INA Nadellager gedichtet (Made in Germany - HK2520-2RS-L271) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. HK2520 Automotive Qualität (Marken: SKF/FAG/NSK): 2. HK2520 EMQ (Elektromotoren Qualität): 3. HK2520 Industriequalität / Standard: 4. SS / S / W HK2520 Edelstahl rostfrei 5. KER / CE HK2520 Keramiklager Si3N4 / ZRO2* 6. FC HK2520 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC HK2520 * (Hinweis: Keramik Kugellager HK2520 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C HK2520 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager HK2520 haben die maximale Anzahl an Kugeln ( HK2520 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung HK2520VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRHK2520 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCHK2520 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type HK2520-2RS INA Nadellager gedichtet (Made in Germany - HK2520-2RS-L271) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

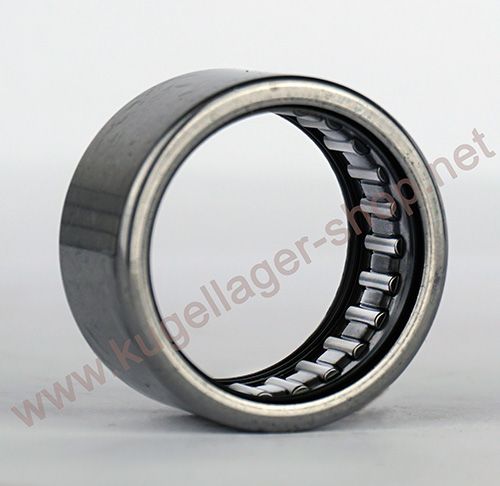

INA Nadellager HK2520-2RS-L271 / INA HK2520 2RS Nadelhülse 25x32x20 mm beidseitig gedichtet ohne Innenring
- Made in Germany
- Marke: FAG / INA - EAN:4047643186728
- Vollständige Bezeichnung: INA HK 2520-2RS-L271
- Innen x Außen x Breite: 25x32x20 mm
- Außen x Innen x Breite: 32x25x20 mm
- Nachsetzzeichen 2RS = beidseitige O-Ring Lippendichtung
- Nachsetzzeichen L271 = Spezielles Lithiumseifenfett (-20/+100°C)
- Zolltarifnummer 84824000
- Temperaturbereich -20°C / + 100°C
- Nadellager / Nadelhülse nach DIN618-1
- Tragzahl dyn. 15,6 kN / stat. 24,00 kN / Grenzdrehzahl 6.100 rpm
- Gewicht ca. 31 g
Die INA Nadelhülse hat keine Schmierbohrung oder Beschichtung. Das Nadellager kann direkt auf die Welle montiert werden oder mit dem Innenring IR20x25x20 mm (INA Teilenummer IR20x25x20-XL) oder dem Innenring LR20x25x20,5 mm kombiniert werden.
Passender Innenring IR20x25x20 INA zu finden hier: https://www.kugellager-shop.net/ir20x25x20-xl-ina-innenring-ir-20x25x20mm-fuer-nadelhuelse.html
Abmessung
INA Nadellager / Nadelhülse Innendurchmesser 25 mm
INA Nadellager / Nadelhülse Außendurchmesser 32 mm
INA Nadellager / Nadelhülse Breite 20 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
SKF HK 2520.2RSUmschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
NTN Nadelhülse mit Bezeichnung HK2520LL/3AS (HK2520 LL) ist ein gefettetes Nadellager ohne Innenring mit beidseitiger DichtungUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
HK 2520 / Nadelbüchse 2520 Nadelbuchse / HK-2520-
