HN1010 (HN = Vollrolliges Nadellager)
Nadellager / Nadelhülse - 10x14x10 mm (bzw. 14x10x10 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: HN1010
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
HN1010
5,90 €
4,96 €
| Menge | Preis je |
|---|---|
| 4 + | 5,61 € 4,71 € |
| 10 + | 5,31 € 4,46 € |
| Artikelnummer | HN1010 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84824000 |
| Bauart | Nadellager / Nadelhülse |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 14 x 10 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 14 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 10 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3937007874 |
| Außendurchmesser (Zoll) | 0,5511811024 |
| Breite (Zoll) | 0,3937007874 |
Datenblatt zur Type HN1010 (HN = Vollrolliges Nadellager) (Nadellager / Nadelhülse)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.992 mm bis max. 10 mm. D = Außendurchmesser: 14 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 13.992 mm bis max. 14 mm. B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x14x10 mm / 10x14x10mm (Innen x Außen x Breite) bzw. 14x10x10 mm / 14x10x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 1.4 cm , Breite = 1 cm. |
Lagerluft und AxialspielDie Type HN1010 (HN = Vollrolliges Nadellager) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type HN1010 (HN = Vollrolliges Nadellager) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. HN1010 Automotive Qualität (Marken: SKF/FAG/NSK): 2. HN1010 EMQ (Elektromotoren Qualität): 3. HN1010 Industriequalität / Standard: 4. SS / S / W HN1010 Edelstahl rostfrei 5. KER / CE HN1010 Keramiklager Si3N4 / ZRO2* 6. FC HN1010 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC HN1010 * (Hinweis: Keramik Kugellager HN1010 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C HN1010 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager HN1010 haben die maximale Anzahl an Kugeln ( HN1010 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung HN1010VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRHN1010 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCHN1010 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type HN1010 (HN = Vollrolliges Nadellager) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
HN1010 / HN 1010 vollrollige Nadelhülse 10x14x10 mm - HN1010 Nadellager vollrollig

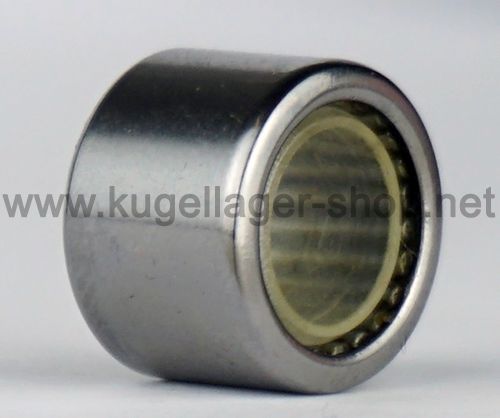

HINWEIS: Bei diesem Lager handelt es sich um die vollrollige Ausführung der Nadelhülse / des Nadellagers HK1010. Auf den Fotos ist im Inneren eine Kunststoffhülse zu sehen, welche die Nadeln in Position hält. Vollrollige Nadelhülsen haben keinen Käfig, der die Nadeln auseinanderhält, sondern haben so viele Nadeln wie möglich, dadurch wird die Tragfähigkeit des Lagers stark erhöht. Das Nadellager in der vollrolligen Ausführung wird normalerweise direkt auf die Welle geschoben, sodass die Kunststoffhülse von der Welle entfernt wird.
- Bauart: Wälzlager - Wälzlager - Radial-Rollenlager (Nadelrollenlager) - Nadellager / Nadelhülse (Nadelrollenlager- Nadelhülsenlager) - vollrollige Nadelhülse
- Zolltarifnummer: 84824000
- Offenes Nadellager / Nadelhülse ohne Dichtringe.
- Das Nadellager HN1010 ist kombinierbar mit den Innenringen IR7x10x10,5 mm (bzw. INA IR7x10x10,5-XL) und LR7x10x10,5 mm, sowie den Dichtringen 10x14x3 und G10x14x3 mm. Auf Anfrage verfügbar.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 10x14x10 mm
- Abmessung Außen x Innen x Breite: 14x10x10 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Nadellager HN1010 abweichen)
Messen Sie das Nadellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die HN1010 wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*14*10 mm.
Vollrolliges Nadellager - Nadelhülse Innendurchmesser 10 mm
Vollrolliges Nadellager - Nadelhülse Aussendurchmesser 14 mm
Vollrolliges Nadellager - Nadelhülse Breite 10 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager HN1010 also 14*10*10 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
