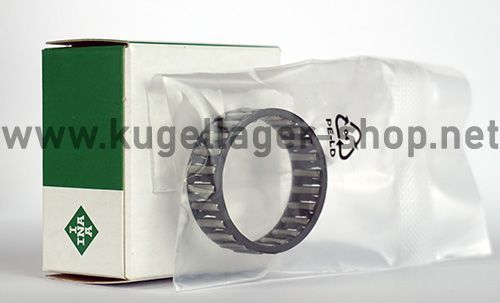

K25X29X10 INA Nadelkranz (K25X29X10-A-5-7)
Nadelkranz - 25x29x10 mm (bzw. 29x25x10 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 25x29x10
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
K25x29x10
5,90 €
4,96 €
| Menge | Preis je |
|---|---|
| 10 + | 5,31 € 4,46 € |
| Artikelnummer | K25x29x10 |
|---|---|
| Hersteller | INA |
| EAN | 4047643176828 |
| Zolltarifnummer | 84824000 |
| Bauart | Nadelkranz |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 29 x 10 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 29 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 10 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,984252 |
| Außendurchmesser (Zoll) | 1,14173 |
| Breite (Zoll) | 0,393701 |
Datenblatt zur Type K25X29X10 INA Nadelkranz (K25X29X10-A-5-7) (Nadelkranz)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.99 mm bis max. 25 mm. D = Außendurchmesser: 29 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 28.989 mm bis max. 29 mm. B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x29x10 mm / 25x29x10mm (Innen x Außen x Breite) bzw. 29x25x10 mm / 29x25x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 2.9 cm , Breite = 1 cm. |
Lagerluft und AxialspielDie Type K25X29X10 INA Nadelkranz (K25X29X10-A-5-7) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type K25X29X10 INA Nadelkranz (K25X29X10-A-5-7) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 25x29x10 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 25x29x10 EMQ (Elektromotoren Qualität): 3. 25x29x10 Industriequalität / Standard: 4. SS / S / W 25x29x10 Edelstahl rostfrei 5. KER / CE 25x29x10 Keramiklager Si3N4 / ZRO2* 6. FC 25x29x10 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 25x29x10 * (Hinweis: Keramik Kugellager 25x29x10 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 25x29x10 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 25x29x10 haben die maximale Anzahl an Kugeln ( 25x29x10 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 25x29x10VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR25x29x10 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC25x29x10 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type K25X29X10 INA Nadelkranz (K25X29X10-A-5-7) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
INA K25x29x10-A-5-7 Nadelkranz 25x29x10 mm Nadelkäfig - K25x29x10-A/5-7 - Alternativ zu SKF K 25x29x10.
Ein Nadelkranz hat keinen Innen- oder Außenring, die Bohrung im Gehäuse und die Welle werden als Laufbahnen der Nadeln verwendet. Dadurch ergibt sich ein besonders geringer Einbauraum.
- Bauart: Wälzlager - Rollenlager - Nadellager - Nadelkranz K - Einreihiger Nadelkranz (Alternativbezeichnungen Nadelkäfig oder Nadelrolle). Englische Bezeichnung Needle roller and cage assembly (single row).
- Marke: FAG / INA - EAN: 4047643176828
- Hinweis: Der Toleranzbereich A/5-7 kann je nach Charge variieren (z.B. K 25x29x10-A/0-7). Wenn Sie einen spezifischen Toleranzbereich benötigen, schreiben Sie uns bitte.
- Innen x Außen x Breite: 25x29x10 mm
- Außen x Innen x Breite: 29x25x10 mm
- Zolltarifnummer 84824000
- Temperaturbereich -30°C / + 140°C
- Tragzahl dyn. 9.900 N / stat. 15.400 N / Grenzdrehzahl 18.100 upm
- Gewicht ca. 7 g
Abmessung
INA Nadelkranz Innendurchmesser 25 mm
INA Nadelkranz Außendurchmesser 29 mm
INA Nadelkranz Breite 10 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
SKF K 25X29X10 auf Anfrage lieferbarUmschlüsselung FAG / INA:
FAG Tochter INA K25X29X10 (Gesamtbezeichnung = K25x29X10-A-5-7 = K25x29X10-A/5-7 bzw. K25X29X10-A-0-7 = K25X29X10-A/0-7) - dieses AngebotUmschlüsselung NSK:
Umschlüsselung NTN:
Nadelkranz K25X29X10 NTN mit EAN 4547359093131 auf Anfrage lieferbar. Tragzahlen etwas geringer als bei INA Type.Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
