K20x24x12

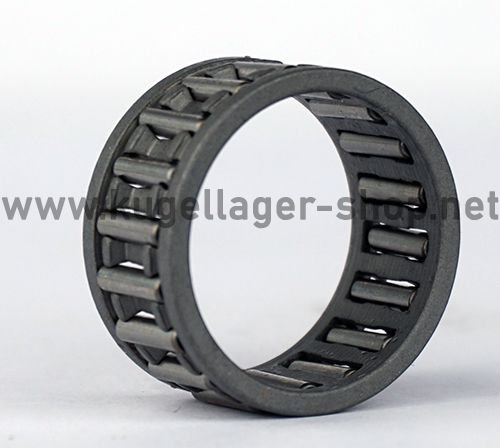

Nadelkranz - 20x24x12 mm (bzw. 24x20x12 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: K20x24x12
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25329
4,50 €
3,78 €
| Menge | Preis je |
|---|---|
| 10 + | 4,05 € 3,40 € |
| Artikelnummer | 25329 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84824000 |
| Bauart | Nadelkranz |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 24 x 12 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 24 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 12 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,7874015748 |
| Außendurchmesser (Zoll) | 0,9448818898 |
| Breite (Zoll) | 0,4724409449 |
Datenblatt zur Type K20x24x12 (Nadelkranz)
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm. D = Außendurchmesser: 24 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 23.991 mm bis max. 24 mm. B = Breite: 12 mm (zur Breite = 12 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x24x12 mm / 20x24x12mm (Innen x Außen x Breite) bzw. 24x20x12 mm / 24x20x12mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 2.4 cm , Breite = 1.2 cm. |
Lagerluft und AxialspielDie Type K20x24x12 hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type K20x24x12 entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. K20x24x12 Automotive Qualität (Marken: SKF/FAG/NSK): 2. K20x24x12 EMQ (Elektromotoren Qualität): 3. K20x24x12 Industriequalität / Standard: 4. SS / S / W K20x24x12 Edelstahl rostfrei 5. KER / CE K20x24x12 Keramiklager Si3N4 / ZRO2* 6. FC K20x24x12 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC K20x24x12 * (Hinweis: Keramik Kugellager K20x24x12 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C K20x24x12 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager K20x24x12 haben die maximale Anzahl an Kugeln ( K20x24x12 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung K20x24x12VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRK20x24x12 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCK20x24x12 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type K20x24x12 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
K20x24x12 Nadelkranz 20x24x12 mm - K 20x24x12 einreihiger Nadelkranz
- Bauart: Wälzlager - Wälzlager - Rollenlager - Nadellager - Nadelkränze - Nadelkranz einreihig
- Zolltarifnummer: 84824000
- Einreihiger, ungedichteter Nadelkranz
- Einreihiger Nadelkranz mit Stahlblechkäfig.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 20x24x12 mm
- Abmessung Außen x Innen x Breite: 24x20x12 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Nadelkranz K 20x24x12 abweichen)
Messen Sie den Nadelkranz mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die K20x24x12 wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 20*24*12 mm.
Nadelkranz Innendurchmesser 20 mm
Nadelkranz Aussendurchmesser 24 mm
Nadelkranz Breite 12 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall des Nadelkranz K20x24x12 also 24*20*12 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: CQ GmbH - Aurel FlubacherAdresse: Waiblinger Str. 53, Fellbach, 70734, DE
E-Mail: info@cq-gmbh.de
Tel.: +49 711 90 65 60 80
Sicherheitshinweise
- Aufgrund des geringen Durchmessers besteht eine Verschluckungsgefahr, welche zu Erstickung führen kann. Halten Sie das Produkt unbedingt von Kindern fern.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
