K55x63x20

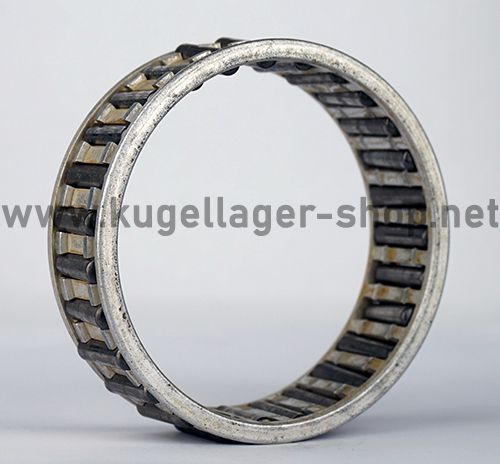

Nadelkranz - 55x63x20 mm (bzw. 63x55x20 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: K55x63x20
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25612
9,95 €
8,36 €
| Menge | Preis je |
|---|---|
| 10 + | 8,96 € 7,53 € |
| Artikelnummer | 25612 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84824000 |
| Bauart | Nadelkranz |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 55 x 63 x 20 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.008 mm / max.: 0.028 mm |
| Innendurchmesser (mm) | 55 |
| Innendurchmesser Toleranz | +0 / -0.015 mm |
| Außendurchmesser (mm) | 63 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 20 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 2,1653543307 |
| Außendurchmesser (Zoll) | 2,4803149606 |
| Breite (Zoll) | 0,7874015748 |
Datenblatt zur Type K55x63x20 (Nadelkranz)
Abmessungen und Toleranzend = Innendurchmesser: 55 mm ( +0 / -0.015 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 54.985 mm bis max. 55 mm. D = Außendurchmesser: 63 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 62.987 mm bis max. 63 mm. B = Breite: 20 mm (zur Breite = 20 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 55x63x20 mm / 55x63x20mm (Innen x Außen x Breite) bzw. 63x55x20 mm / 63x55x20mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 5.5 cm, Außendurchmesser = 6.3 cm , Breite = 2 cm. |
Lagerluft und AxialspielDie Type K55x63x20 hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.008 mm / max.: 0.028 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type K55x63x20 entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. K55x63x20 Automotive Qualität (Marken: SKF/FAG/NSK): 2. K55x63x20 EMQ (Elektromotoren Qualität): 3. K55x63x20 Industriequalität / Standard: 4. SS / S / W K55x63x20 Edelstahl rostfrei 5. KER / CE K55x63x20 Keramiklager Si3N4 / ZRO2* 6. FC K55x63x20 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC K55x63x20 * (Hinweis: Keramik Kugellager K55x63x20 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C K55x63x20 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager K55x63x20 haben die maximale Anzahl an Kugeln ( K55x63x20 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung K55x63x20VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRK55x63x20 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCK55x63x20 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type K55x63x20 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
K55x63x20 Nadelkranz 55x63x20 mm - K 55x63x20 einreihiger Nadelkranz
- Bauart: Wälzlager - Wälzlager - Rollenlager - Nadellager - Nadelkränze - Nadelkranz einreihig
- Zolltarifnummer: 84824000
- Einreihiger, ungedichteter Nadelkranz
- Einreihiger Nadelkranz mit Stahlblechkäfig.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 55x63x20 mm
- Abmessung Außen x Innen x Breite: 63x55x20 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Nadelkranz K 55x63x20 abweichen)
Messen Sie den Nadelkranz mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die K55x63x20 wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 55*63*20 mm.
Nadelkranz Innendurchmesser 55 mm
Nadelkranz Aussendurchmesser 63 mm
Nadelkranz Breite 20 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall des Nadelkranz K55x63x20 also 63*55*20 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
