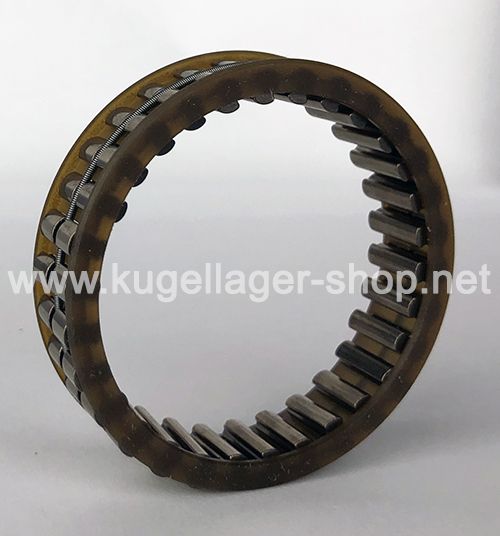

Käfigfreilauf 40 mm (Brose PLB20127 / BB-EM-007) Made in Germany
Käfigfreilauf / Klemmkörperfreilauf - 40x48x11 mm (bzw. 48x40x11 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: kaefigfreilauf
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29750
42,50 €
35,71 €
| Menge | Preis je |
|---|---|
| 4 + | 40,00 € 33,61 € |
| 10 + | 38,00 € 31,93 € |
| Artikelnummer | 29750 |
|---|---|
| Bauart | Käfigfreilauf / Klemmkörperfreilauf |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 48 x 11 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | - |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | - |
| Radialspiel | k.A. |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 48 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 11 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,5748 |
| Außendurchmesser (Zoll) | 1,88976 |
| Breite (Zoll) | 0,433071 |
Datenblatt zur Type Käfigfreilauf 40 mm (Brose PLB20127 / BB-EM-007) Made in Germany (Käfigfreilauf / Klemmkörperfreilauf)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.988 mm bis max. 40 mm. D = Außendurchmesser: 48 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 47.989 mm bis max. 48 mm. B = Breite: 11 mm (zur Breite = 11 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x48x11 mm / 40x48x11mm (Innen x Außen x Breite) bzw. 48x40x11 mm / 48x40x11mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 4.8 cm , Breite = 1.1 cm. |
Lagerluft und AxialspielDie Type Käfigfreilauf 40 mm (Brose PLB20127 / BB-EM-007) Made in Germany hat die Lagerluft Klassifizierung: - . Das Axialspiel beträgt: k.A. |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type Käfigfreilauf 40 mm (Brose PLB20127 / BB-EM-007) Made in Germany entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. kaefigfreilauf Automotive Qualität (Marken: SKF/FAG/NSK): 2. kaefigfreilauf EMQ (Elektromotoren Qualität): 3. kaefigfreilauf Industriequalität / Standard: 4. SS / S / W kaefigfreilauf Edelstahl rostfrei 5. KER / CE kaefigfreilauf Keramiklager Si3N4 / ZRO2* 6. FC kaefigfreilauf MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC kaefigfreilauf * (Hinweis: Keramik Kugellager kaefigfreilauf in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C kaefigfreilauf Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager kaefigfreilauf haben die maximale Anzahl an Kugeln ( kaefigfreilauf MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung kaefigfreilaufVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRkaefigfreilauf 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCkaefigfreilauf 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type Käfigfreilauf 40 mm (Brose PLB20127 / BB-EM-007) Made in Germany als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
35mm Käfigfreilauf für Brose Motor - Teilenummer: PLB20127 / BB-EM-007 - Made in Germany - Klemmkörper Freilauf
- Bauart: Wälzlager - Nadellager - Freilauf - Klemmkörperfreilauf / Käfigfreilauf (Crankshaft Sprag Bearing)
- Zolltarifnummer 84836080 - Gewicht ca. 20 g
- Premium-Qualität Made in Germany
- 30 Klemmstücke aus gehärtetem Chromstahl, Käfig aus Kunststoff (-40°C / +140°C)
- Nenndrehmoment 260 Nm (mit vorhandener Rundlaufabweichung 240-250 Nm)
- Anwendung u.a. mit Teilenummer PLB20127, BB-EM-007 für e-Bike Motor Brose ALU & MAG - Brose Drive C / S / T / TF
- Klemmstücklaufbahn-Abmessung Innen 40 mm, Außen 48 mm / Einbaubreite 11,5 mm +1mm
- Diese Lager benötigen eine Öl- oder Fettschmierung, welche beim Einbau eingebracht werden muss
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
