C6903-LL-ZrO2 (6903/C-2RS)
Rillenkugellager - 17x30x7 mm (bzw. 30x17x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6903
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
6903-KER-LL-ZRO2
34,00 €
28,57 €
| Menge | Preis je |
|---|---|
| 4 + | 32,00 € 26,89 € |
| 10 + | 30,00 € 25,21 € |
| Artikelnummer | 6903-KER-LL-ZRO2 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Keramiklager (Vollkeramik Kugellager) |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 30 x 7 mm |
| Abdeckung | PTFE Dichtscheiben auf beiden Seiten (Kontaktlos / mit geringem Spalt zum Innenring); 260°C max. |
| Ringe Material | Zr02: Weiße Keramik (Zirkonoxid; 95% ZrO2 / 5% Y2O3); Härte: 70 HRC; 750° C max. |
| Kugeln | Zr02: Weißes Keramik (95% ZrO2 / 5% Y2O3); Güteklasse: G10 (Präzisionskugeln); Härte: 70HRC; 750° C max. |
| Käfigmaterial | PTFE-Käfig: Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 260° C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.011 mm / max.: 0.025 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 30 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Nein - Magnetisch: Nein |
| Innendurchmesser (Zoll) | 0,66929 |
| Außendurchmesser (Zoll) | 1,1811 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type C6903-LL-ZrO2 (6903/C-2RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.992 mm bis max. 17 mm. D = Außendurchmesser: 30 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.991 mm bis max. 30 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x30x7 mm / 17x30x7mm (Innen x Außen x Breite) bzw. 30x17x7 mm / 30x17x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 3 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type C6903-LL-ZrO2 (6903/C-2RS) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.011 mm / max.: 0.025 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type C6903-LL-ZrO2 (6903/C-2RS) entspricht nachfolgend der Nr. 5 Tragzahlen in der Ausführung: 1. 6903 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6903 EMQ (Elektromotoren Qualität): 3. 6903 Industriequalität / Standard: 4. SS / S / W 6903 Edelstahl rostfrei 5. KER / CE 6903 Keramiklager Si3N4 / ZRO2* 6. FC 6903 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6903 * (Hinweis: Keramik Kugellager 6903 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6903 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6903 haben die maximale Anzahl an Kugeln ( 6903 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6903VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6903 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6903 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type C6903-LL-ZrO2 (6903/C-2RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

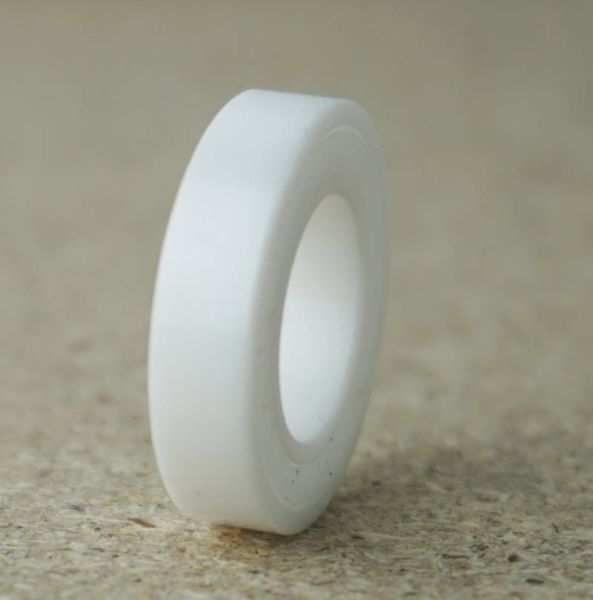

C6903-LL-ZRO2 (6903/C-2RS) - Vollkeramik Kugellager - Keramiklager aus Zirkonoxid - 17x30x7 mm
- Abmessung: Innen x Außen x Breite = 17 x 30 x 7 mm (Außen x Innen x Breite = 30 x 17 x 7 mm)
- Das Keramik Kugellager C-6903-LL ist 1) nicht magnetisch, 2) nicht elektrisch leitfähig, 3) extrem leichtläufig, 4) kann trocken ohne Schmierstoff und ist 5) korrosionsfrei unter Einwirkung fast aller Medien (u.a. Wasser und Salzwasser, Säuren, Laugen, Alkoholen, Kohlenwasserstoffen....).
- Das Keramiklager 6903 hat beidseitig nicht-schleifende LL Abdeckungen aus PTFE (Non-Contact-Seals, kein Kontakt zum Innenring) und einen PTFE Käfig.
- Es handelt sich um ein Voll-Keramiklager, das heißt, sowohl die Ringe, als auch die Kugeln des 6903-LL sind aus Zr02 Keramik (Zirconium(IV)-oxid 95% ZrO2; 5% Y2O3).
- Das Lager hat erhöhte Lagerluft C3
- Das 6903 Keramiklager hat eine Härte von 70 HRC (im Vergleich dazu: Ein Edelstahllager S6903 2RS hat eine Härte von 55 HRC; ein Normalstahllager 6903-2RS1 hat eine Härte von 60-64HRC). Aufgrund der hohen Härte sollten Kugellager aus Keramik (egal ob weißer Zr02 oder schwarzer SI3N4 Keramik) keinen zu großen Stoßbelastungen ausgesetzt werden.
- Die Betriebstemperatur des Zr02 Materials liegt bei ca. 750°C. Die Betriebstemperatur des PTFE Materials liegt bei ca. 180°C.
- Das Rillenkugellager ist wartungsfrei; Keramiklager sind standardmäßig ungefettet.
- Hinweiß: Das Stahlkugellager 6903-2RS hat die Zolltarifnummer 84821090, wohingegen das Vollkeramiklager 6903/C-2RS die Nummer 69091900 hat.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen Keramiklagers 6903 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für C-6903RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*30*7 mm.
1. Keramik Kugellager Innendurchmesser 17 mm
2. Keramik Kugellager Außendurchmesser 30 mm
3. Keramik Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
C6903 2RS1 / C6903RS1Umschlüsselung FAG / INA:
6903 2RSR / 6903 RSRUmschlüsselung NSK:
6903 DDU / 6903DUUmschlüsselung NTN:
6903 LLU / 6903LUUmschlüsselung SNR / EZO / NKE:
6903 EE / 6903ESonstige alternative Bezeichnungen:
SS 6903-C 2RS / S6903-C 2RS / SC6903 2RS / S6903RS C / 6903RS-C-SS / SS 6903 2RS/C / HCB 6903-2RS / SS CB 6903 (CB für "Ceramic Ball") / bei Chromstahllagern: C6903 oder bei Vollkeramik-Lagern: CE6903-
