NSK 35BD5220 DUM3 DUM2 (35BD5220AT1XDDUM3C01 - Kugellager 35x52x20 mm)
DAC Lager (KFZ) - 35x52x20 mm (bzw. 52x35x20 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: DAC35
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29025
20,00 €
16,81 €
| Menge | Preis je |
|---|---|
| 10 + | 18,00 € 15,13 € |
| Artikelnummer | 29025 |
|---|---|
| Hersteller | NSK |
| Bauart | DAC Lager (KFZ) |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 35 x 52 x 20 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | Im Überlappungsbereich von normaler (C0) und erhöhter (C3) Lagerluft |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 35 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 20 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,3779527559 |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,787402 |
Datenblatt zur Type NSK 35BD5220 DUM3 DUM2 (35BD5220AT1XDDUM3C01 - Kugellager 35x52x20 mm) (DAC Lager (KFZ))
Abmessungen und Toleranzend = Innendurchmesser: 35 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.99 mm bis max. 35 mm. D = Außendurchmesser: 52 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.989 mm bis max. 52 mm. B = Breite: 20 mm (zur Breite = 20 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 35x52x20 mm / 35x52x20mm (Innen x Außen x Breite) bzw. 52x35x20 mm / 52x35x20mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.5 cm, Außendurchmesser = 5.2 cm , Breite = 2 cm. |
Lagerluft und AxialspielDie Type NSK 35BD5220 DUM3 DUM2 (35BD5220AT1XDDUM3C01 - Kugellager 35x52x20 mm) hat die Lagerluft Klassifizierung: Im Überlappungsbereich von normaler (C0) und erhöhter (C3) Lagerluft . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type NSK 35BD5220 DUM3 DUM2 (35BD5220AT1XDDUM3C01 - Kugellager 35x52x20 mm) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. DAC35 Automotive Qualität (Marken: SKF/FAG/NSK): 2. DAC35 EMQ (Elektromotoren Qualität): 3. DAC35 Industriequalität / Standard: 4. SS / S / W DAC35 Edelstahl rostfrei 5. KER / CE DAC35 Keramiklager Si3N4 / ZRO2* 6. FC DAC35 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC DAC35 * (Hinweis: Keramik Kugellager DAC35 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C DAC35 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager DAC35 haben die maximale Anzahl an Kugeln ( DAC35 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung DAC35VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRDAC35 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCDAC35 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type NSK 35BD5220 DUM3 DUM2 (35BD5220AT1XDDUM3C01 - Kugellager 35x52x20 mm) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
NSK 35BD5220DUM3 (Alt. Bezeichnung: NSK 35BD5220DUM2) - Automotive Kugellager 35x52x20 mm Lager für Klimakompressor (DAC35BD5220)

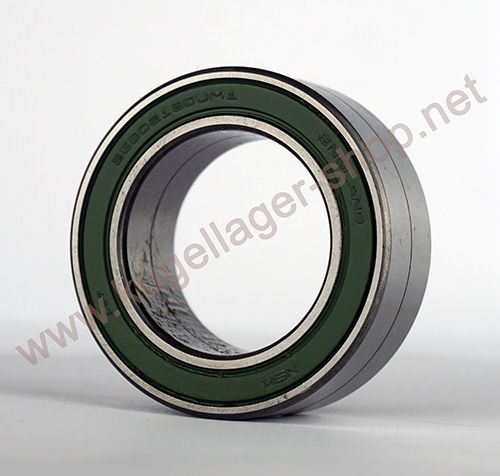

Je nach Charge sind die Lager unterschiedlich gezeichnet, z.B.35BD5220DUM2 NSK ENGLAND 137 oder 35BD5220DUM3 NSK JAPAN und haben grüne oder braune Dichtungen. Beide Chargen haben die gleichen Produkteigenschaften.
Die Lagerbezeichnung 35BD5220AT1XDDUM3C01 lässt sich wie folgt entschlüsseln:
A = kein Fettfüllloch am Innenring / T1X = Nylonkäfig (glasfaserverstärkt) / DDUM2 bzw. DDUM3 = Beidseitige Gummidichtungen / C01 = Sonderlagerluft für Automotive Anwendungen optimiert / MAGL oder ENSL = Bezeichung für Fett / NSK = Marke
- Marke: NSK - Made in Japan bzw. je nach Charge auch Made in England
- Doppelreihiges Kugellager
- DAC Kugellager (DAC-Lager) sind Automotive Sonderlager deren Anwendung u.a. Lager für Anhänger, Lager für Klimakompressor, Kugellager für Klimaanlage, Kupplung, Kompressor usw. umfasst.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 35BD5220DUM2 NSK England abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 35BD5220DUM3 NSK Japan wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 35*52*20 mm.
NSK Rillenkugellager Innendurchmesser 35 mm
NSK Rillenkugellager Aussendurchmesser 52 mm
NSK Rillenkugellager Breite 20 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Kugellager 35x52x20 mm SKF aktuell nicht im SKF Katalog gelistet.Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Bezeichnung NSK England: 35BD5220 DUM2 / Bezeichnung NSK Japan: 35BD5220 DUM3 (dieses Angebot) - Gesamtbezeichnung 35BD5220AT1XDDUM3Co1 MAGL 002 NSK JapanUmschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
