61816 2RS

Datenblatt zur Type 61816 2RS (Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 80 mm ( +0 / -0.015 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 79.985 mm bis max. 80 mm. D = Außendurchmesser: 100 mm ( +0 / -0.015 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 99.985 mm bis max. 100 mm. B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 80x100x10 mm / 80x100x10mm (Innen x Außen x Breite) bzw. 100x80x10 mm / 100x80x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 8 cm, Außendurchmesser = 10 cm , Breite = 1 cm.

Lagerluft und Axialspiel Die Type 61816 2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.010 mm / max.: 0.030 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type 61816 2RS entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 61816 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 12700 N Statische Tragzahl [radial]: 11200 N 2. 61816 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 10795 N Statische Tragzahl [radial]: 10416 N 3. 61816 Industriequalität / Standard: Dynamische Tragzahl [radial]: 10160 N Statische Tragzahl [radial]: 10080 N 4. SS / S / W 61816 Edelstahl rostfrei Dynamische Tragzahl [radial]: 8890 N Statische Tragzahl [radial]: 8960 N 5. KER / CE 61816 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 7239 N Statische Tragzahl [radial]: 6832 N 6. FC 61816 MAX / VRS ** Dynamische Tragzahl [radial]: 15875 N Statische Tragzahl [radial]: 20160 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61816 Dynamische Tragzahl [radial]: 8255 N Statische Tragzahl [radial]: 8960 N * (Hinweis: Keramik Kugellager 61816 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61816 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 61816 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY61816 2RS. ** (Hinweis: Vollkugellager 61816 haben die maximale Anzahl an Kugeln ( 61816 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61816VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61816 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61816 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type 61816 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

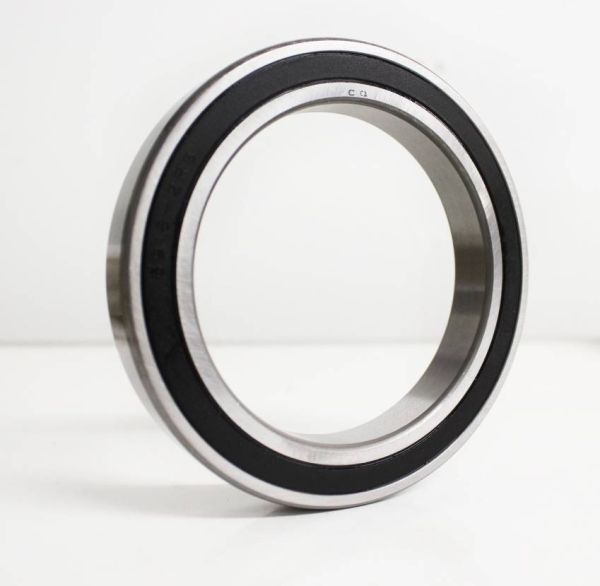

Kugellager 61816 2RS - 80x100x10mm

aus dem Werkstoff 100Cr6 (DIN 1.3505), ein chromlegierter Wälzlagerstahl (gehärtet). CQ Lager werden in einem nach Qualitätsmanagement zertifizierten Werk gefertigt und entsprechen der Norm DIN 625-1. Sie sind konzipiert für hohe Anforderungen industrieller Anwendungen ("Industrielager") und können deshalb auch für eine Vielzahl weiterer Anwendungen genutzt werden.

- Das Rillenkugellager hat die Maße: 80x100x10mm. Angabe = Innendurchmesser (d=80 mm) x Außendurchmesser (D=100 mm) x Breite (B=10 mm)
- Wartungsfrei und Lebensdauer-geschmiert mit Qualitätsfett, bei Bedarf nachschmierbar.
- Ausgestattet mit Präzisionskugeln der Klasse G10, in Position gehalten durch einen Stahlkäfig.
- Konform mit DIN625-1.
- Hohe Lauf-, Form- und Maßgenauigkeit nach ISO-Toleranzklasse 0.
- Abgedichtet mit stahlblech-verstärkten Kunststoffabdichtungen: 2RS / 2RSR / 2RS1 / LLU / DDU / EE.
Durch die beidseitige Lippendichtung ist das Lager 61816 2RS bzw. dessen innere Konstruktion geschützt gegen Medieneintritt (wie z.B. Spritzwasser, Schmutz oder Staub) und vor Fettaustritt.



Alternative Bezeichnungen für 61816 2RS:

Verschiedene Hersteller benutzen u.a. folgende (baugleiche) Bezeichnungen:
61816 2RSR / 61816 2RS1 / 61816 LLU / 61816 DDU / 61816 EE. Hat Ihr altes Lager eine dieser Bezeichnungen, können Sie es mit unseren „61816 2RS“ Lagern austauschen. Weitere Bezeichnungen finden Sie weiter unten in den Details.



Dichtungsvarianten für 61816:

- Beidseitig mit Kunststoffabdeckung: 61816-2RS
- Einseitig mit Kunststoffabdeckung: 61816-RS
- Offen mit Fett: 61816

Hinweis: Einseitig gedichtete Lager 61816RS / 61816 RS / 61816-RS

Es kommt vor, dass auch auf beidseitig gedichteten Lagern „RS“ anstatt "2RS" steht, was zu Verwirrung führen kann. Bestellen Sie die 61816 Kugellager als "Einseitig (RS)", haben diese nur auf einer Seite eine schwarze bzw. dunkelblaue Kunststoffscheibe (Bild 1), die RS-Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln im Inneren - Bild 3).

Die Lager haben dann eine kleine Rille/Einstich, wo vorher die Dichtungen saßen. Die Breite ist bei der einseitig gedichteten Variante identisch wie bei den gedichteten 2RS Lagern mit B=10 mm.

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des 61816 abweichen)

Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager 61816 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe, im Fall des 61816 Lager: 80*100*10 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

-

Umschlüsselung NSK:

Umschlüsselung NTN:

Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:

61816-2RS mit zwei Dichtscheiben: 61816 2RSR / 61816-2RSR / 618162RSR / 61816 2RS1 / 61816-2RS1 / 618162RS1 / 61816LLU / 61816-LLU / 61816 LLU / 61816DDU / 61816-DDU / 61816 DDU / 61816EE / 61816-EE / 61816 EE
61816RS mit einer Dichtscheibe: 61816RS / 61816-RS / 61816 RS / 61816RSR / 61816-RSR / 61816 RSR / 61816RS1 / 61816-RS1 / 61816 RS1 / 61816LU / 61816-LU / 61816 LU/ 61816DU / 61816-DU / 61816 DU / 61816E / 61816-E / 61816 E
