LR205 2Z TVH

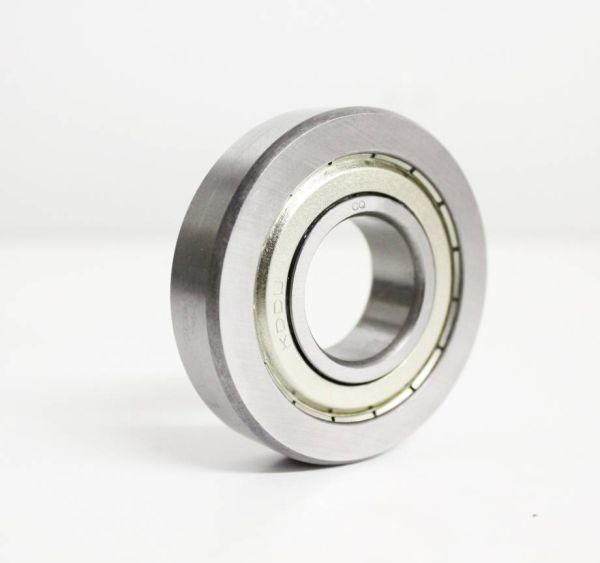

Laufrollen (LR-Kugellager) - 25x62x15 mm (bzw. 62x25x15 mm)

Materialbelastbarkeit:
Korrosionsbeständigkeit:
Dichtigkeit:
Drehzahlbereich:

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: LR205

Auf Lager
Artikelnummer
22866-B

Lieferzeit: 1-4 Werktage*

5,80 € 5,00 €
Menge Preis
4 + 4,60 € 3,97 €
10 + 4,30 € 3,71 €
50 + 4,00 € 3,45 €
200 + 3,90 € 3,36 €
999 + 3,80 € 3,28 €
Inkl. 16% MwSt., zzgl. Versand
Mehr Informationen
Art Laufrollen (LR-Kugellager)
Besonderheit Laufrolle mit balligem Außenring
Abmessungen (mm) - Innen x Außen x Breite 25 x 62 x 15 mm
Abdeckung ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max.
Ringe Material Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max.
Kugeln Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: 60-64HRC
Käfigmaterial Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 200°C max.
Toleranzklasse ABEC-1 Kugellager (DIN / ISO P0); Industrielager
Lagerluft C0 (Standard)
Radialspiel min.: 0.005 mm / max.: 0.02 mm
Innendurchmesser (mm) 25
Innendurchmesser Toleranz +0 / -0.010 mm
Außendurchmesser (mm) 62
Außendurchmesser Toleranz +0 / -0.013 mm
Breite (mm) 15
Außenring Mantelfläche Balliger / Sphärischer Außenring
Winkel (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja
Innendurchmesser (Zoll) 0,98425
Außendurchmesser (Zoll) 2,44094
Breite (Zoll) 0,59055
Gewicht (kg) 0.230000

Datenblatt zur Type LR205 2Z TVH (Laufrollen (LR-Kugellager))

Abmessungen und Toleranzen

d = Innendurchmesser: 25 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.99 mm bis max. 25 mm.

D = Außendurchmesser: 62 mm ( +0 / -0.013 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 61.987 mm bis max. 62 mm.

B = Breite: 15 mm (zur Breite = 15 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x62x15 mm (Innen x Außen x Breite) bzw. 62x25x15 mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 6.2 cm , Breite = 1.5 cm.

Lagerluft und Axialspiel

Die Type LR205 2Z TVH hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type LR205 2Z TVH entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. LR205 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 13300 N
Statische Tragzahl [radial]: 7300 N

2. LR205 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 11305 N
Statische Tragzahl [radial]: 6205 N

3. LR205 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 10507 N
Statische Tragzahl [radial]: 5767 N

4. LR205 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 9709 N
Statische Tragzahl [radial]: 5329 N

5. LR205 Keramiklager *
Dynamische Tragzahl [radial]: 7315 N
Statische Tragzahl [radial]: 4015 N

6. LR205 MAX / VRS **
Dynamische Tragzahl [radial]: 17290 N
Statische Tragzahl [radial]: 9490 N

* (Hinweis: Keramik Kugellager LR205 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C LR205 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB LR205 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYLR205 2RS.

** (Hinweis: Vollkugellager LR205 haben die maximale Anzahl an Kugeln ( LR205 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung LR205 VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRLR205 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCLR205 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type LR205 2Z TVH als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

LR205 2Z TVH / LR205 2Z TN von CQ© - 25x62x15mm

Einreihige Kugellager Laufrolle - balliger Außenring - TVP / TN / TVH Käfig

Tragzahlen: Dynamisch C/Cr = 12,5 kN - Statisch Cor = 7,1 kN

Gewicht: ca. 230 g / Temperaturbereich -20/+120°C mit H2 Leichtlauffett

Das Laufrollen-Kugellager LR205 2Z hat einen besonders dickwandigen, balligen Außenmantel (ohne Nachsetzzeichen "X" ) und ist beidseitig abgedeckt mit mit 2Z=ZZ Stahlblech-Deckscheiben (=Spaltdichtungen). Sie kann radial und axial sehr hohe Kräfte in beiden Richtungen aufnehmen. Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für gute Anhaftung und Laufeigenschaften der LR 205 2Z.

Unser LR205 2Z ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1514-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid, ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).

LR2052Z balliger Außenmantel


Maße der LR205 2Z

Die Laufrolle hat die Maße 25x62x15 mm (Innen / Welle: 25 mm - Außen: 62 mm - Breite / Tiefe: 15 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 1,0 mm

HINWEIS: Diese Zeichnung soll nur die Kantenkürzung der LR2052Z verdeutlichen, das Bild zeigt jedoch einen zylindrischen Außenmantel. Die Außenfläche der LR205 2Z ist jedoch ballig (siehe Foto oben).

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR205 2Z abweichen)

Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR205 2Z folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 25*62*15 mm.

LR205 2Z Innendurchmesser 35 mm

1. Laufrolle Innendurchmesser 25 mm

LR205 2Z Außendurchmesser 35 mm

2. Laufrolle Außendurchmesser 62 mm

LR205 2Z Breite 35 mm

3. Laufrolle Breite 15 mm

Die Kantenabmessung r= 1.0 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR205 2Z genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt ballig ist, ist das LR2052Z das richtige Lager.



Dichtungsvarianten für das LR205 2Z:

Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Spaltdichtung = Stahlblech-Deckscheibe auf beiden Seiten = Beidseitig, komplett geschlossen.
- Spaltdichtung = Stahlblech-Deckscheibe auf einer Seite = Einseitig, andere Seite offen.
- Ohne Abdeckung = Offen (mit Fett)

WICHTIG: Wenn Sie das Lager LR205 2Z als "Einseitig" bestellen, haben diese nur auf einer Seite eine Stahlblech-Deckscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3).

(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR205 2Z ab)

Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Spaltdichtung saß. Die Breite ist bei der einseitig gedichteten Variante (oder der offenen) identisch wie bei beidseitig abgedeckten Laufrollen mit B= 15 mm.

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

INA LR205-2Z (INA LR-205-2Z)

Umschlüsselung NSK:

-

Umschlüsselung NTN:

-

Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:

-
LR2052Z - LR-205-2Z - LR 205 2Z - LR 2052Z - LR-205 2Z
LR205ZZ - LR-205-ZZ - LR 205 ZZ - LR 205ZZ - LR-205 ZZ - LR205Z - LR 205Z
