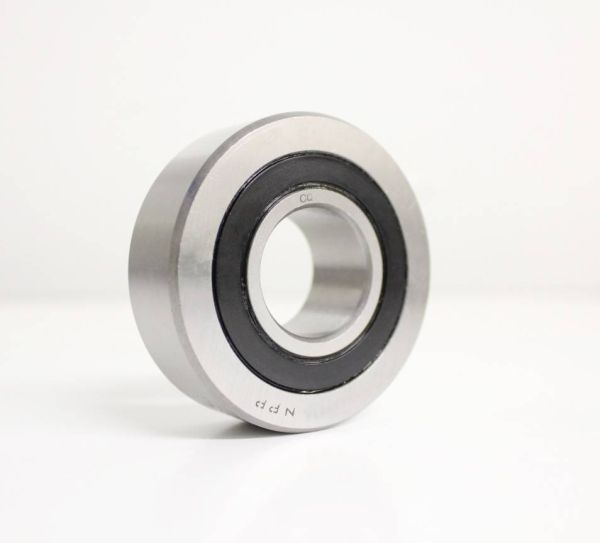

Laufrollen (LR-Kugellager) - 25x62x15 mm (bzw. 62x25x15 mm)

Materialbelastbarkeit:
Korrosionsbeständigkeit:
Dichtigkeit:
Drehzahlbereich:

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: LR205

Auf Lager
Artikelnummer
22868

Lieferzeit: 1-4 Werktage*

11,10 € 9,57 €
Menge Preis
4 + 8,90 € 7,67 €
10 + 8,40 € 7,24 €
50 + 7,80 € 6,72 €
200 + 7,40 € 6,38 €
999 + 7,20 € 6,21 €
Inkl. 16% MwSt., zzgl. Versand
Mehr Informationen
Art Laufrollen (LR-Kugellager)
Besonderheit Laufrolle mit zylindrischem Außenring
Abmessungen (mm) - Innen x Außen x Breite 25 x 62 x 15 mm
Abdeckung Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max.
Ringe Material Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max.
Kugeln Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: 60-64HRC
Käfigmaterial Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 200°C max.
Toleranzklasse ABEC-1 Kugellager (DIN / ISO P0); Industrielager
Lagerluft C0 (Standard)
Radialspiel min.: 0.005 mm / max.: 0.02 mm
Innendurchmesser (mm) 25
Innendurchmesser Toleranz +0 / -0.010 mm
Außendurchmesser (mm) 62
Außendurchmesser Toleranz +0 / -0.013 mm
Breite (mm) 15
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Winkel (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja
Innendurchmesser (Zoll) 0,98425
Außendurchmesser (Zoll) 2,44094
Breite (Zoll) 0,59055
Gewicht (kg) 0.230000

Datenblatt zur Type LR205 NPP TN (Laufrollen (LR-Kugellager))

Abmessungen und Toleranzen

d = Innendurchmesser: 25 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.99 mm bis max. 25 mm.

D = Außendurchmesser: 62 mm ( +0 / -0.013 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 61.987 mm bis max. 62 mm.

B = Breite: 15 mm (zur Breite = 15 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x62x15 mm (Innen x Außen x Breite) bzw. 62x25x15 mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 6.2 cm , Breite = 1.5 cm.

Lagerluft und Axialspiel

Die Type LR205 NPP TN hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type LR205 NPP TN entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. LR205 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 13300 N
Statische Tragzahl [radial]: 7300 N

2. LR205 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 11305 N
Statische Tragzahl [radial]: 6205 N

3. LR205 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 10507 N
Statische Tragzahl [radial]: 5767 N

4. LR205 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 9709 N
Statische Tragzahl [radial]: 5329 N

5. LR205 Keramiklager *
Dynamische Tragzahl [radial]: 7315 N
Statische Tragzahl [radial]: 4015 N

6. LR205 MAX / VRS **
Dynamische Tragzahl [radial]: 17290 N
Statische Tragzahl [radial]: 9490 N

* (Hinweis: Keramik Kugellager LR205 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C LR205 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB LR205 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYLR205 2RS.

** (Hinweis: Vollkugellager LR205 haben die maximale Anzahl an Kugeln ( LR205 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung LR205 VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRLR205 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCLR205 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type LR205 NPP TN als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

LR205 NPP TVH/TVP / LR205NPP TN von CQ© - 25x62x15mm

Einreihige Kugellager Laufrolle - zylindrischer Außenring - TVP / TVH / TN Käfig

Tragzahlen: Dynamisch C/Cr = 12,5 kN - Statisch Cor = 7,10 kN
Grenzdrehzahl: 7000 u/min

Gewicht: ca. 230 g / Temperaturbereich -20/+120°C mit Leichtlauffett

Das Laufrollen-Kugellager LR205 NPP hat einen besonders dickwandigen, zylindrischen Außenmantel (Nachsetzzeichen "X" bei INA / FAG) und ist beidseitig abgedichtet mit 2RSR Gummi-Dichtscheiben (das Gummi ist zusätzlich mit Stahlblech verstärkt). Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für optimale Anhaftung und Laufeigenschaften der LR 205 NPP.

Unser LR205 NPP ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1514-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid, ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).

LR205 NPP TN Zeichnung


Maße der LR205 NPP

Die Laufrolle hat die Maße 25x62x15 mm (Innen / Welle: 25 mm - Außen: 62 mm - Breite / Tiefe: 15 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 1,00 mm


Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR205 NPP abweichen)

Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR205 NPP folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 25*62*15 mm.

LR205 NPP Innendurchmesser 35 mm

1. Laufrolle Innendurchmesser 25 mm

LR205 NPP Außendurchmesser 35 mm

2. Laufrolle Außendurchmesser 62 mm

LR205 NPP Breite 35 mm

3. Laufrolle Breite 15 mm

Die Kantenabmessung r= 1.00 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR205 NPP genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt zylindrisch ist, ist das LR205NPP das richtige Lager.



Dichtungsvarianten für das LR205 NPP:

Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Gummidichtung / Lippendichtung mit Verstärkung aus Stahlblech auf beiden Seiten = Beidseitig, komplett geschlossen.
- Gummidichtung / Lippendichtung mit Verstärkung aus Stahlblech auf einer Seite = Einseitig, andere Seite offen.
- Ohne Abdichtung = Offen (mit Fett)

WICHTIG: Wenn Sie das Lager LR205 NPP als "Einseitig" bestellen, haben diese nur auf einer Seite eine schwarze Kunststoffscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3).

(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR205 NPP ab)

Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Dichtung saß. Die Breite ist bei der einseitig gedichteten Variante identisch wie bei beidseitig gedichteten Laufrollen mit B= 15 mm.

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

INA LR205-X-2RSR (INA LR-205-X-2RSR)

Umschlüsselung NSK:

-

Umschlüsselung NTN:

-

Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:

-
-
