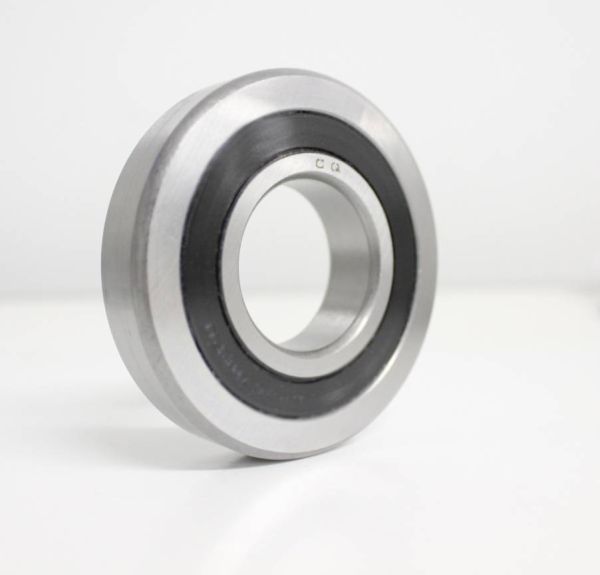

LR208 2RSR TVH

Laufrollen (LR-Kugellager) - 40x85x18 mm (bzw. 85x40x18 mm)

Materialbelastbarkeit:
Korrosionsbeständigkeit:
Dichtigkeit:
Drehzahlbereich:

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: LR208

Auf Lager
Artikelnummer
22873-B

Lieferzeit: 1-4 Werktage*

9,40 € 8,10 €
Menge Preis
4 + 7,50 € 6,47 €
10 + 7,05 € 6,08 €
50 + 6,55 € 5,65 €
200 + 6,29 € 5,42 €
999 + 6,10 € 5,26 €
Inkl. 16% MwSt., zzgl. Versand
Mehr Informationen
Art Laufrollen (LR-Kugellager)
Besonderheit Laufrolle mit balligem Außenring
Abmessungen (mm) - Innen x Außen x Breite 40 x 85 x 18 mm
Abdeckung Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max.
Ringe Material Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max.
Kugeln Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: 60-64HRC
Käfigmaterial Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 200°C max.
Toleranzklasse ABEC-1 Kugellager (DIN / ISO P0); Industrielager
Lagerluft C0 (Standard)
Radialspiel min.: 0.006 mm / max.: 0.02 mm
Innendurchmesser (mm) 40
Innendurchmesser Toleranz +0 / -0.012 mm
Außendurchmesser (mm) 85
Außendurchmesser Toleranz +0 / -0.015 mm
Breite (mm) 18
Außenring Mantelfläche Balliger / Sphärischer Außenring
Winkel (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja
Innendurchmesser (Zoll) 1,5748
Außendurchmesser (Zoll) 3,34645
Breite (Zoll) 0,70866
Gewicht (kg) 0.450000

Datenblatt zur Type LR208 2RSR TVH (Laufrollen (LR-Kugellager))

Abmessungen und Toleranzen

d = Innendurchmesser: 40 mm ( +0 / -0.012 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.988 mm bis max. 40 mm.

D = Außendurchmesser: 85 mm ( +0 / -0.015 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 84.985 mm bis max. 85 mm.

B = Breite: 18 mm (zur Breite = 18 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x85x18 mm (Innen x Außen x Breite) bzw. 85x40x18 mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 8.5 cm , Breite = 1.8 cm.

Lagerluft und Axialspiel

Die Type LR208 2RSR TVH hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type LR208 2RSR TVH entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. LR208 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 22800 N
Statische Tragzahl [radial]: 13600 N

2. LR208 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 19380 N
Statische Tragzahl [radial]: 11560 N

3. LR208 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 18012 N
Statische Tragzahl [radial]: 10744 N

4. LR208 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 16644 N
Statische Tragzahl [radial]: 9928 N

5. LR208 Keramiklager *
Dynamische Tragzahl [radial]: 12540 N
Statische Tragzahl [radial]: 7480 N

6. LR208 MAX / VRS **
Dynamische Tragzahl [radial]: 29640 N
Statische Tragzahl [radial]: 17680 N

* (Hinweis: Keramik Kugellager LR208 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C LR208 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB LR208 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYLR208 2RS.

** (Hinweis: Vollkugellager LR208 haben die maximale Anzahl an Kugeln ( LR208 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung LR208 VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRLR208 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCLR208 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type LR208 2RSR TVH als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

LR208 2RSR TVH/TVP / LR208 2RS TN von CQ© - 40x85x18mm

Einreihige Kugellager Laufrolle - balliger Außenring - TVP / TVH / TN Käfig

Tragzahlen: Dynamisch C/Cr = 22,80 kN - Statisch Cor = 13,60 kN
Grenzdrehzahl: 4.000 u/min

Gewicht: ca. 450 g / Temperaturbereich -30/+150°C mit CHEVRON SRI 2 HOCHLEISTUNGSFETT mit starker Anhaftung, Verschleißhemmung und Wasserabweisung.

Das Laufrollen-Kugellager LR208 2RSR hat einen besonders dickwandigen, balligem Außenmantel (ohne Nachsetzzeichen "X" bei INA / FAG) und ist beidseitig abgedichtet mit 2RSR Gummi-Dichtscheiben (das Gummi ist zusätzlich mit Stahlblech verstärkt). Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für optimale Anhaftung und Laufeigenschaften der LR 208 2RSR.

Unser LR208 2RSR ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1814-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid, ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).

LR208 2RSR TN ballig


Maße der LR208 2RSR

Die Laufrolle hat die Maße 40x85x18 mm (Innen / Welle: 40 mm - Außen: 85 mm - Breite / Tiefe: 18 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 1,10 mm


Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR208 2RSR abweichen)

Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR208 2RSR folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 40*85*18 mm.

LR208 2RSR Innendurchmesser 40 mm

1. Laufrolle Innendurchmesser 40 mm

LR208 2RSR Außendurchmesser 40 mm

2. Laufrolle Außendurchmesser 85 mm

LR208 2RSR Breite 40 mm

3. Laufrolle Breite 18 mm

Die Kantenabmessung r= 1.10 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR208 2RSR genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt ballig ist, ist das LR208 2RS das richtige Lager.



Dichtungsvarianten für das LR208 2RSR:

Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Gummidichtung / Lippendichtung mit Verstärkung aus Stahlblech auf beiden Seiten = Beidseitig, komplett geschlossen.
- Gummidichtung / Lippendichtung mit Verstärkung aus Stahlblech auf einer Seite = Einseitig, andere Seite offen.
- Ohne Abdichtung = Offen (mit Fett)

WICHTIG: Wenn Sie das Lager LR208 2RSR als "Einseitig" bestellen, haben diese nur auf einer Seite eine schwarze Kunststoffscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3).

(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR208 2RSR ab)

Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Dichtung saß. Die Breite ist bei der einseitig gedichteten Variante identisch wie bei beidseitig gedichteten Laufrollen mit B= 18 mm.

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

INA LR208-2RSR (INA LR-208-2RSR)

Umschlüsselung NSK:

-

Umschlüsselung NTN:

-

Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:

-
-

HINWEIS: Gerne erstellen wir Ihnen ein individuelles Angebot (z.B. bei wiederkehrendem Bedarf, größerer Menge, speziellen Materialanforderungen oder unternehmensspezifischen Einkaufsbedingungen). Kontaktieren Sie uns dazu bitte.
