LR208 KDD TN

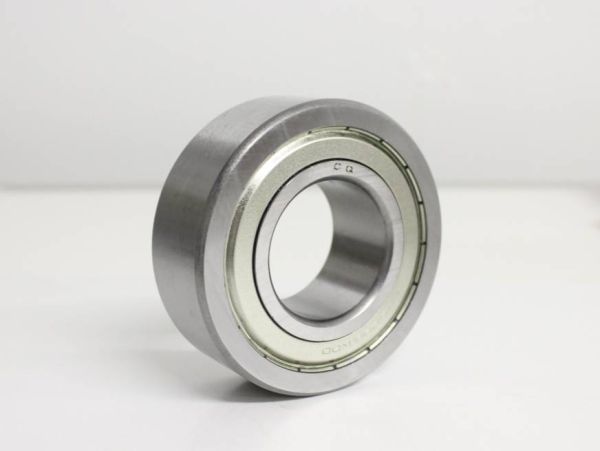

Laufrollen (LR-Kugellager) - 40x85x18 mm (bzw. 85x40x18 mm)

Materialbelastbarkeit:
Korrosionsbeständigkeit:
Dichtigkeit:
Drehzahlbereich:

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: LR208

Auf Lager
Artikelnummer
22865

Lieferzeit: 1-4 Werktage*

15,50 € 13,36 €
Menge Preis
4 + 12,50 € 10,78 €
10 + 11,70 € 10,09 €
50 + 10,90 € 9,40 €
200 + 10,40 € 8,97 €
999 + 10,10 € 8,71 €
Inkl. 16% MwSt., zzgl. Versand
Mehr Informationen
Art Laufrollen (LR-Kugellager)
Besonderheit Laufrolle mit zylindrischem Außenring
Abmessungen (mm) - Innen x Außen x Breite 40 x 85 x 18 mm
Abdeckung ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max.
Ringe Material Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max.
Kugeln Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: 60-64HRC
Käfigmaterial Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 200°C max.
Toleranzklasse ABEC-1 Kugellager (DIN / ISO P0); Industrielager
Lagerluft C0 (Standard)
Radialspiel min.: 0.006 mm / max.: 0.02 mm
Innendurchmesser (mm) 40
Innendurchmesser Toleranz +0 / -0.012 mm
Außendurchmesser (mm) 85
Außendurchmesser Toleranz +0 / -0.015 mm
Breite (mm) 18
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Winkel (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja
Innendurchmesser (Zoll) 1,5748
Außendurchmesser (Zoll) 3,34645
Breite (Zoll) 0,70866
Gewicht (kg) 0.450000

Datenblatt zur Type LR208 KDD TN (Laufrollen (LR-Kugellager))

Abmessungen und Toleranzen

d = Innendurchmesser: 40 mm ( +0 / -0.012 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.988 mm bis max. 40 mm.

D = Außendurchmesser: 85 mm ( +0 / -0.015 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 84.985 mm bis max. 85 mm.

B = Breite: 18 mm (zur Breite = 18 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x85x18 mm (Innen x Außen x Breite) bzw. 85x40x18 mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 8.5 cm , Breite = 1.8 cm.

Lagerluft und Axialspiel

Die Type LR208 KDD TN hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type LR208 KDD TN entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. LR208 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 22800 N
Statische Tragzahl [radial]: 13600 N

2. LR208 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 19380 N
Statische Tragzahl [radial]: 11560 N

3. LR208 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 18012 N
Statische Tragzahl [radial]: 10744 N

4. LR208 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 16644 N
Statische Tragzahl [radial]: 9928 N

5. LR208 Keramiklager *
Dynamische Tragzahl [radial]: 12540 N
Statische Tragzahl [radial]: 7480 N

6. LR208 MAX / VRS **
Dynamische Tragzahl [radial]: 29640 N
Statische Tragzahl [radial]: 17680 N

* (Hinweis: Keramik Kugellager LR208 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C LR208 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB LR208 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYLR208 2RS.

** (Hinweis: Vollkugellager LR208 haben die maximale Anzahl an Kugeln ( LR208 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung LR208 VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRLR208 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCLR208 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type LR208 KDD TN als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

LR208 KDD TVH/TVP / LR208KDD TN von CQ© - 40x85x18mm

Einreihige Kugellager Laufrolle - zylindrischer Außenring - TVP / TN / TVH Käfig

Tragzahlen: Dynamisch C/Cr = 22,8 kN - Statisch Cor = 13,6 kN

Gewicht: ca. 450 g / Temperaturbereich -30/+150°C mit hochwertigem CHEVRON SRI 2 Anhaftfett! Die starke Anhaftung wirkt verschleißhemmend und ist sehr gut wasserabweisend.

Das Laufrollen-Kugellager LR208 KDD hat einen besonders dickwandigen, zylindrischem Außenmantel (bei INA / FAG mit Nachsetzzeichen "X" ) und ist beidseitig abgedeckt mit mit 2Z=ZZ Stahlblech-Deckscheiben (=Spaltdichtungen). Sie kann radial und axial sehr hohe Kräfte in beiden Richtungen aufnehmen. Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für gute Anhaftung und Laufeigenschaften der LR 208 KDD.

Unser LR208 KDD ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1814-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid, ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).

LR208 KDD Zeichnung (zylindrisch)



Maße der LR208 KDD

Die Laufrolle hat die Maße 40x85x18 mm (Innen / Welle: 40 mm - Außen: 85 mm - Breite / Tiefe: 18 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 1,1 mm


Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR208 KDD abweichen)

Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR208 KDD folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 40*85*18 mm.

LR208 KDD Innendurchmesser 40 mm

1. Laufrolle Innendurchmesser 40 mm

LR208 KDD Außendurchmesser 40 mm

2. Laufrolle Außendurchmesser 85 mm

LR208 KDD Breite 40 mm

3. Laufrolle Breite 18 mm

Die Kantenabmessung r= 1.1 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR208 KDD genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt zylindrisch ist, ist das LR208KDD das richtige Lager.



Dichtungsvarianten für das LR208 KDD:

Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Spaltdichtung = Stahlblech-Deckscheibe auf beiden Seiten = Beidseitig, komplett geschlossen.
- Spaltdichtung = Stahlblech-Deckscheibe auf einer Seite = Einseitig, andere Seite offen.
- Ohne Abdeckung = Offen (mit Fett)

WICHTIG: Wenn Sie das Lager LR208 KDD als "Einseitig" bestellen, haben diese nur auf einer Seite eine Stahlblech-Deckscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3).

(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR208 KDD ab)

Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Spaltdichtung saß. Die Breite ist bei der einseitig gedichteten Variante (oder der offenen) identisch wie bei beidseitig abgedeckten Laufrollen mit B= 18 mm.

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

INA LR208-X-2Z (INA LR-208-X-2Z)

Umschlüsselung NSK:

-

Umschlüsselung NTN:

-

Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:

-
LR208KDD - LR-208-KDD - LR 208 KDD - LR 208KDD - LR-208 KDD

HINWEIS: Gerne erstellen wir Ihnen ein individuelles Angebot (z.B. bei wiederkehrendem Bedarf, größerer Menge, speziellen Materialanforderungen oder unternehmensspezifischen Einkaufsbedingungen). Kontaktieren Sie uns dazu bitte.
