Mehr Ansichten

LR5001 2RS TN

Lieferzeit: 1-4 Werktage*

zzgl. Versandkosten
  • 1+: je 10,50 € inkl. MwSt. (Netto: 8,82 €)
  • 4+: je 8,55 € inkl. MwSt. (Netto: 7,18 €)
  • 10+: je 7,90 € inkl. MwSt. (Netto: 6,64 €)
  • 50+: je 7,30 € inkl. MwSt. (Netto: 6,13 €)
  • 200+: je 7,15 € inkl. MwSt. (Netto: 6,01 €)
  • 999+: je 6,95 € inkl. MwSt. (Netto: 5,84 €)

Kurzübersicht

Laufrolle LR5001 2RS - Außenmantel ballig
ODER

Details

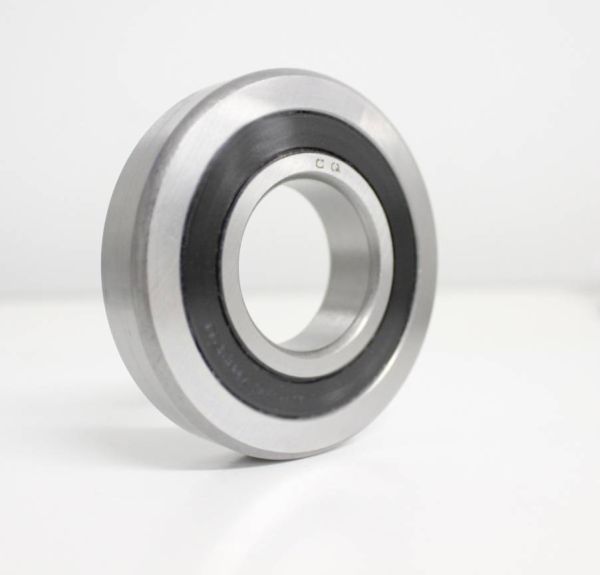

LR5001 2RS TN / LR5001 2RSR TN von CQ© - 12x30x12mm

Zweireihige Kugellager Laufrolle - balliger Außenring - TVH / TVP / TN Käfig

Tragzahlen: Dynamisch C/Cr = 4,95 kN - Statisch Cor = 3,10 kN
Grenzdrehzahl: 8.000 u/min
Gewicht ca. 0,03 kg

Das Laufrollen-Kugellager LR5001 2RS hat einen besonders dickwandigen, balligen Außenmantel (bei INA / FAG OHNE Nachsetzzeichen "X" ) und ist beidseitig abgedeckt mit mit 2RS/2RSR/2HRS Stahlblech-verstärkten Kunststoff-Dichtscheiben. Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für optimale Anhaftung und Laufeigenschaften der LR 5001 2RS.

Unser LR5001 2RS ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 612-P0 / ISO 492-6X / JIS B 1514-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid (=TVH / TVP / TN), ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).

LR5001 2RS balliger Außenmantel


Maße der LR5001 2RS

Die Laufrolle hat die Maße 12x30x12 mm (Innen / Welle: 12 mm - Außen: 30 mm - Breite / Tiefe: 12 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 0,30 mm

(Dieses Bild ist nur zur Veranschaulichung und zeigt einen zylindrischen Außenring, die Laufrolle LR5001 2RSR hat aber einen balligen Außenring wie weiter oben gezeigt.)

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR5001 2RS abweichen)

Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR5001 2RS folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 12*30*12 mm.

LR5001 2RS Innendurchmesser 12 mm

1. Laufrolle Innendurchmesser 12 mm

LR5001 2RS Außendurchmesser 12 mm

2. Laufrolle Außendurchmesser 30 mm

LR5001 2RS Breite 12 mm

3. Laufrolle Breite 12 mm

Die Kantenabmessung r= 0.3 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR5001 2RS genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt ballig ist, ist das LR5001 2RSR das richtige Lager.



Dichtungsvarianten der Laufrolle LR5001 2RS:

Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Kunststoffdichtscheiben, Stahlblech-verstärkt auf beiden Seiten = Beidseitig, komplett geschlossen 2RS / 2RSR / 2HRS / LLU / DDU / 2RS1
- Kunststoffdichtscheiben, Stahlblech-verstärkt auf einer Seite = Einseitig, andere Seite offen = RS / RSR / HRS / LU / DU / RS1
- Ohne Abdeckung = Offen (mit Fett)

WICHTIG: Wenn Sie das Lager LR5001 2RS als "Einseitig" bestellen, haben diese nur auf einer Seite eine Stahlblech-Deckscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3).

(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR5001 2RS ab)

Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Spaltdichtung saß. Die Breite ist bei der einseitig gedichteten Variante (oder der offenen) identisch wie bei beidseitig abgedeckten Laufrollen mit B= 12 mm.

Zusatzinformation

Artikelnummer 22139-B
Lieferzeit* 1-4 Werktage*
Material Wälzlagerstahl 100Cr6 (1.3505)
Abmessungen 12 x 30 x 12 mm
Innendurchmesser: 12
Außendurchmesser: 30
Breite: 12
Häufige Fehlschreibweise (Maße): 30x12x12 mm / 30 x 12 x 12 mm / 30*12*12 mm
Außenring Mantelfläche Keine Angabe
Lagerluft C0 (Standard)
Bauart Zweireihig
Umschlüsselung SKF -
Umschlüsselung FAG / INA -
Umschlüsselung NTN -
Umschlüsselung NSK -
Umschlüsselung SNR / EZO -
Weitere Bez. (Beidseitg) -
Weitere Bez. (Einseitg) LR5001 2RSR - LR-5001-2RSR - LR 5001 2RS - LR 5001 2RSR - LR-5001 2RS
Weitere Bez. (S) -
