LR5204 NPPU TVH

Lieferzeit: 1-4 Werktage*

zzgl. Versandkosten
  • 1+: je 13,50 € inkl. MwSt. (Netto: 11,34 €)
  • 4+: je 9,50 € inkl. MwSt. (Netto: 7,98 €)
  • 10+: je 8,80 € inkl. MwSt. (Netto: 7,39 €)
  • 50+: je 8,50 € inkl. MwSt. (Netto: 7,14 €)
  • 200+: je 8,20 € inkl. MwSt. (Netto: 6,89 €)
  • 999+: je 7,96 € inkl. MwSt. (Netto: 6,69 €)

Kurzübersicht

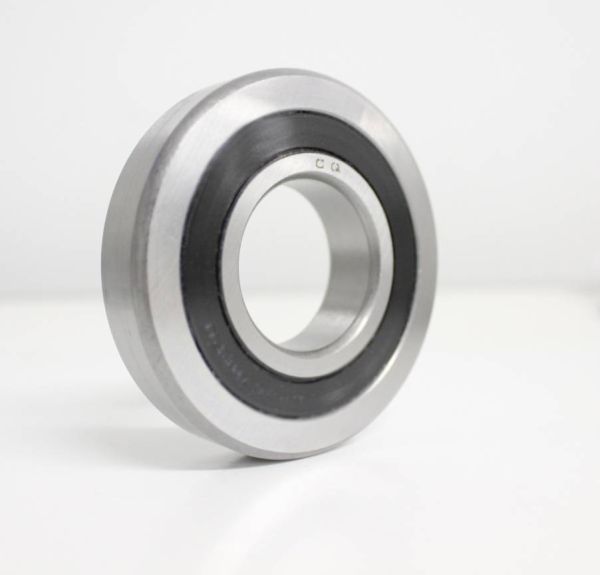

Laufrolle LR5204 NPPU - Außenmantel ballig
ODER

Details

LR5204 NPPU TN / LR5204NPPU TVH von CQ© - 20x52x20,6mm

Zweireihige Kugellager Laufrolle - balliger Außenring - TVH / TVP / TN Käfig

Tragzahlen: Dynamisch C/Cr = 15,8 kN - Statisch Cor = 10,5 kN
Grenzdrehzahl: 5000 u/min
Gewicht ca. 0,23 kg

Das Laufrollen-Kugellager LR5204 NPPU hat einen besonders dickwandigen, balligen Außenmantel (bei INA / FAG OHNE Nachsetzzeichen "X" ) und ist beidseitig abgedeckt mit mit 2RS/2RSR/2HRS Stahlblech-verstärkten Kunststoff-Dichtscheiben. Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für optimale Anhaftung und Laufeigenschaften der LR 5204 NPPU.

Unser LR5204 NPPU ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1514-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid (=TVH / TVP / TN), ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).

LR5204 NPPU balliger Außenmantel


Maße der LR5204 NPPU

Die Laufrolle hat die Maße 20x52x20,6 mm (Innen / Welle: 20 mm - Außen: 52 mm - Breite / Tiefe: 20,6 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 1,00 mm

(Dieses Bild ist nur zur Veranschaulichung und zeigt einen zylindrischen Außenring, die Laufrolle LR5204NPPU hat aber einen balligen Außenring wie weiter oben gezeigt.)

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR5204 NPPU abweichen)

Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR5204 NPPU folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 20*52*20,6 mm.

LR5204 NPPU Innendurchmesser 20 mm

1. Laufrolle Innendurchmesser 20 mm

LR5204 NPPU Außendurchmesser 20 mm

2. Laufrolle Außendurchmesser 52 mm

LR5204 NPPU Breite 20 mm

3. Laufrolle Breite 20,6 mm

Die Kantenabmessung r= 1.00 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR5204 NPPU genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt ballig ist, ist das LR5204NPPU das richtige Lager.



Dichtungsvarianten der Laufrolle LR5204 NPPU:

Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Kunststoffdichtscheiben, Stahlblech-verstärkt auf beiden Seiten = Beidseitig, komplett geschlossen 2RS / 2RSR / 2HRS / LLU / DDU / 2RS1
- Kunststoffdichtscheiben, Stahlblech-verstärkt auf einer Seite = Einseitig, andere Seite offen = RS / RSR / HRS / LU / DU / RS1
- Ohne Abdeckung = Offen (mit Fett)

WICHTIG: Wenn Sie das Lager LR5204 NPPU als "Einseitig" bestellen, haben diese nur auf einer Seite eine Stahlblech-Deckscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3).

(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR5204 NPPU ab)

Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Spaltdichtung saß. Die Breite ist bei der einseitig gedichteten Variante (oder der offenen) identisch wie bei beidseitig abgedeckten Laufrollen mit B= 20,6 mm.

Zusatzinformation

Artikelnummer 24192
Lieferzeit* 1-4 Werktage*
Material Wälzlagerstahl 100Cr6 (1.3505)
Abmessungen 20 x 52 x 20,6 mm
Innendurchmesser: 20
Außendurchmesser: 52
Breite: 20,6
Häufige Fehlschreibweise (Maße): 52x20x20,6 mm / 52 x 20 x 20,6 mm / 52*20*20,6 mm
Außenring Mantelfläche Balliger Außenring
Lagerluft C0 (Standard)
Bauart Zweireihig
Umschlüsselung SKF -
Umschlüsselung FAG / INA INA LR5204-2HRS-TVH-XL / LR52042HRS-TVH-XL / LR5204HRS-TVH-XL / INA LR5204-2RSR-TVH-XL / LR52042RSR-TVH-XL / LR5204RSR-TVH-XL
Umschlüsselung NTN -
Umschlüsselung NSK -
Umschlüsselung SNR / EZO -
Weitere Bez. (Beidseitg) -
Weitere Bez. (Einseitg) LR5204NPPU - LR-5204-NPPU - LR 5204 NPPU - LR 5204NPPU - LR-5204 NPPU
Weitere Bez. (S) -
