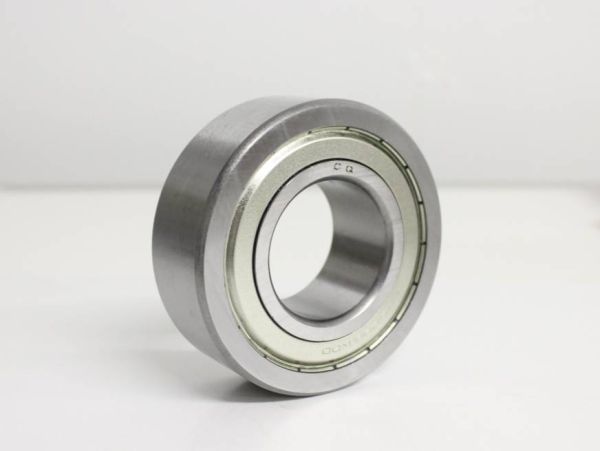

LR5204-X-2Z TVH

Laufrollen (LR-Kugellager) - 20x52x20.6 mm (bzw. 52x20x20.6 mm)

Materialbelastbarkeit: Für hohe Lasten
Korrosionsbeständigkeit: Kaum korrosionsbeständig
Dichtigkeit: Mittelmäßig Staubdicht
Drehzahlbereich: Für hohe Drehzahlen

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: LR5204


Auf Lager

Lieferzeit* (Werktage): 1-4

Auf Lager
Artikelnummer
23864-B
14,00 € 11,76 €

Preise inkl. MwSt.
zzgl. Versandkosten

Menge Preis je
4 + 11,40 € 9,58 €
10 + 10,80 € 9,08 €
50 + 10,00 € 8,40 €
200 + 9,60 € 8,07 €
999 + 9,00 € 7,56 €
Mehr Informationen
Artikelnummer 23864-B
Bauart Laufrollen (LR-Kugellager)
Besonderheit Laufrolle mit zylindrischem Außenring
Abmessungen (mm) - Innen x Außen x Breite 20 x 52 x 20.6 mm
Abdeckung ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max.
Ringe Material Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max.
Kugeln Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC
Käfigmaterial Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 200°C max.
Toleranzklasse ABEC-1 Kugellager (DIN / ISO P0); Industrielager
Lagerluft C0 (Standard)
Radialspiel min.: 0.005 mm / max.: 0.02 mm
Innendurchmesser (mm) 20
Innendurchmesser Toleranz +0 / -0.010 mm
Außendurchmesser (mm) 52
Außendurchmesser Toleranz +0 / -0.013 mm
Breite (mm) 20.6
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Anfasung (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja
Innendurchmesser (Zoll) 0,7874
Außendurchmesser (Zoll) 2,04724
Breite (Zoll) 0,8110236

Datenblatt zur Type LR5204-X-2Z TVH (Laufrollen (LR-Kugellager))


Abmessungen und Toleranzen

d = Innendurchmesser: 20 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm.

D = Außendurchmesser: 52 mm ( +0 / -0.013 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.987 mm bis max. 52 mm.

B = Breite: 20.6 mm (zur Breite = 20.6 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x52x20.6 mm / 20x52x20.6mm (Innen x Außen x Breite) bzw. 52x20x20.6 mm / 52x20x20.6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 5.2 cm , Breite = 2.06 cm.

Lagerluft und Axialspiel

Die Type LR5204-X-2Z TVH hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type LR5204-X-2Z TVH entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. LR5204 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 16900 N
Statische Tragzahl [radial]: 12700 N

2. LR5204 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 14365 N
Statische Tragzahl [radial]: 11811 N

3. LR5204 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 13520 N
Statische Tragzahl [radial]: 11430 N

4. SS / S / W LR5204 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 11830 N
Statische Tragzahl [radial]: 10160 N

5. KER / CE LR5204 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 9633 N
Statische Tragzahl [radial]: 7747 N

6. FC LR5204 MAX / VRS **
Dynamische Tragzahl [radial]: 21125 N
Statische Tragzahl [radial]: 22860 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC LR5204
Dynamische Tragzahl [radial]: 10985 N
Statische Tragzahl [radial]: 10160 N

* (Hinweis: Keramik Kugellager LR5204 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C LR5204 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB LR5204 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYLR5204 2RS.

** (Hinweis: Vollkugellager LR5204 haben die maximale Anzahl an Kugeln ( LR5204 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung LR5204 VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRLR5204 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCLR5204 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type LR5204-X-2Z TVH als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

LR5204-X-2Z TN / LR5204-X-ZZ TVH von CQ© - 20x52x20,6mm

Zweireihige Kugellager Laufrolle - zylindrischer Außenring - TVH / TVP / TN Käfig

Tragzahlen: Dynamisch C/Cr = 15,8 kN - Statisch Cor = 10,5 kN
Grenzdrehzahl: 7000 u/min

Das Laufrollen-Kugellager LR5204-X-2Z hat einen besonders dickwandigen, zylindrischem Außenmantel (bei INA / FAG mit Nachsetzzeichen "X" ) und ist beidseitig abgedeckt mit mit 2Z Stahlblech-Deckscheiben (=Spaltdichtungen). Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für optimale Anhaftung und Laufeigenschaften der LR 5204-X-2Z.

Unser LR5204-X-2Z ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1514-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid, ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).

LR5204-X-2Z balliger Außenmantel


Maße der LR5204-X-2Z

Die Laufrolle hat die Maße 20x52x20,6 mm (Innen / Welle: 20 mm - Außen: 52 mm - Breite / Tiefe: 20,6 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 1,0 mm


Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR5204-X-2Z abweichen)

Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR5204-X-2Z folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 20*52*20,6 mm.

LR5204-X-2Z Innendurchmesser 20 mm

1. Laufrolle Innendurchmesser 20 mm

LR5204-X-2Z Außendurchmesser 20 mm

2. Laufrolle Außendurchmesser 52 mm

LR5204-X-2Z Breite 20 mm

3. Laufrolle Breite 20,6 mm

Die Kantenabmessung r= 1.0 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR5204-X-2Z genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt zylindrisch ist, ist das LR5204-X-ZZ das richtige Lager.



Dichtungsvarianten für das LR5204-X-2Z:

Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Spaltdichtung = Stahlblech-Deckscheibe auf beiden Seiten = Beidseitig, komplett geschlossen = LR5204X 2Z
- Spaltdichtung = Stahlblech-Deckscheibe auf einer Seite = Einseitig, andere Seite offen = LR5204Z-X
- Ohne Abdeckung = Offen (mit Fett) = LR5204

WICHTIG: Wenn Sie das Lager LR5204-X-2Z als "Einseitig" bestellen, haben diese nur auf einer Seite eine Stahlblech-Deckscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3).

(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR5204-X-2Z ab)

Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Spaltdichtung saß. Die Breite ist bei der einseitig gedichteten Variante (oder der offenen) identisch wie bei beidseitig abgedeckten Laufrollen mit B= 20,6 mm.

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

Beidseitig: LR5204X2Z / LR5204 X 2Z / LR 5204 X 2Z / LR 5204X2Z / LR-5204-X-2Z / LR-5204-X 2Z / LR 5204-X-2Z / LR 5204 X 2Z
Einseitig: LR5204XZ / LR5204 X Z / LR 5204 X Z / LR 5204XZ / LR-5204-X-Z / LR-5204 X Z / LR 5204-X-Z / LR 5204 X Z

Umschlüsselung FAG / INA:

Beidseitig: LR5204X2ZR / LR5204 X 2ZR / LR 5204 X 2ZR / LR 5204X2ZR / LR-5204-X-2ZR / LR-5204-X 2ZR / LR 5204-X-2ZR / LR 5204 X 2ZR
Einseitig: LR5204XZR / LR5204 X ZR / LR 5204 X ZR / LR 5204XZR / LR-5204-X-ZR / LR-5204 X ZR / LR 5204-X-ZR / LR 5204 X ZR

Umschlüsselung NSK:

siehe NTN

Umschlüsselung NTN:

Beidseitig: LR5204XZZ / LR5204 X ZZ / LR 5204 X ZZ / LR 5204XZZ / LR-5204-X-ZZ / LR-5204 X ZZ / LR 5204-X-ZZ / LR 5204 X ZZ
Einseitig: siehe SKF

Umschlüsselung SNR / EZO / NKE:

siehe NTN

Sonstige alternative Bezeichnungen:

-
-

HINWEIS: Gerne erstellen wir Ihnen ein individuelles Angebot (z.B. bei wiederkehrendem Bedarf, größerer Menge, speziellen Materialanforderungen oder unternehmensspezifischen Einkaufsbedingungen). Kontaktieren Sie uns dazu bitte.
