LR5205 NPP TVH

Lieferzeit: 1-4 Werktage*

zzgl. Versandkosten
  • 1+: je 22,50 € inkl. MwSt. (Netto: 18,91 €)
  • 4+: je 18,00 € inkl. MwSt. (Netto: 15,13 €)
  • 10+: je 17,00 € inkl. MwSt. (Netto: 14,29 €)
  • 50+: je 16,00 € inkl. MwSt. (Netto: 13,45 €)
  • 200+: je 15,00 € inkl. MwSt. (Netto: 12,61 €)
  • 999+: je 14,00 € inkl. MwSt. (Netto: 11,76 €)

Kurzübersicht

Laufrolle LR5205 NPP - Außenmantel zylindrisch
ODER

Details

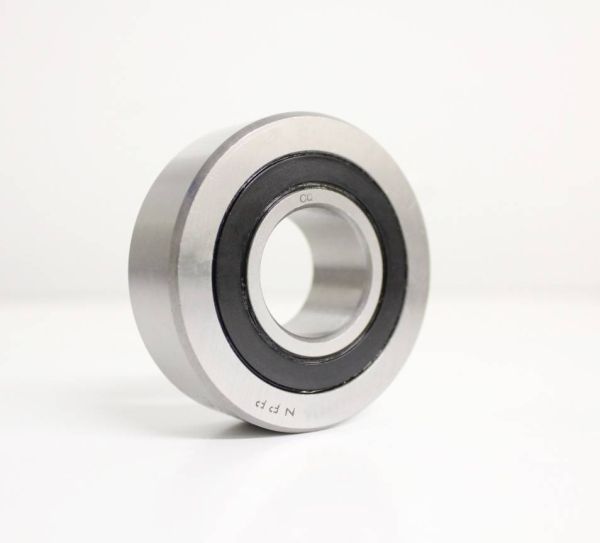

LR5205 NPP TVH / LR5205NPP TN von CQ© - 25x62x20,6mm

Zweireihige Kugellager Laufrolle - zylindrischer Außenring - TVP / TN Käfig

Tragzahlen: Dynamisch C/Cr = 18,5 kN - Statisch Cor = 13,0 kN
Grenzdrehzahl: 4500 u/min

Das Laufrollen-Kugellager LR5205 NPP hat einen besonders dickwandigen, zylindrischen Außenmantel (Nachsetzzeichen "X" bei INA / FAG) und ist beidseitig abgedichtet mit 2RSR Gummi-Dichtscheiben (das Gummi ist zusätzlich mit Stahlblech verstärkt). Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für optimale Anhaftung und Laufeigenschaften der LR 5205 NPP.

Unser LR5205 NPP ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1514-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid, ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).

LR5205 NPP balliger Außenmantel


Maße der LR5205 NPP

Die Laufrolle hat die Maße 25x62x20,6 mm (Innen / Welle: 25 mm - Außen: 62 mm - Breite / Tiefe: 20,6 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 1,1 mm


Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR5205 NPP abweichen)

Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR5205 NPP folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 25*62*20,6 mm.

LR5205 NPP Innendurchmesser 35 mm

1. Laufrolle Innendurchmesser 25 mm

LR5205 NPP Außendurchmesser 35 mm

2. Laufrolle Außendurchmesser 62 mm

LR5205 NPP Breite 35 mm

3. Laufrolle Breite 20,6 mm

Die Kantenabmessung r= 1.1 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR5205 NPP genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt zylindrisch ist, ist das LR5205NPP das richtige Lager.



Dichtungsvarianten für das LR5205 NPP:

Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Gummidichtung / Lippendichtung mit Verstärkung aus Stahlblech auf beiden Seiten = Beidseitig, komplett geschlossen.
- Gummidichtung / Lippendichtung mit Verstärkung aus Stahlblech auf einer Seite = Einseitig, andere Seite offen.
- Ohne Abdichtung = Offen (mit Fett)

WICHTIG: Wenn Sie das Lager LR5205 NPP als "Einseitig" bestellen, haben diese nur auf einer Seite eine schwarze Kunststoffscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3).

(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR5205 NPP ab)

Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Dichtung saß. Die Breite ist bei der einseitig gedichteten Variante identisch wie bei beidseitig gedichteten Laufrollen mit B= 20,6 mm.

Zusatzinformation

Artikelnummer 22161
Lieferzeit* 1-4 Werktage*
Material Wälzlagerstahl 100Cr6 (1.3505)
Abmessungen 25 x 62 x 20,6 mm
Innendurchmesser: 25
Außendurchmesser: 62
Breite: 20,6
Häufige Fehlschreibweise (Maße): 62x25x20,6 mm / 62 x 25 x 20,6 mm / 62*25*20,6 mm
Außenring Mantelfläche Zylindrischer Außenring
Lagerluft C0 (Standard)
Bauart Zweireihig
Umschlüsselung SKF -
Umschlüsselung FAG / INA INA LR5205-X-2RSR (INA LR-5205-X-2RSR)
Umschlüsselung NTN -
Umschlüsselung NSK -
Umschlüsselung SNR / EZO -
Weitere Bez. (Beidseitg) -
Weitere Bez. (Einseitg) -
Weitere Bez. (S) -
