LR5207 2RSR TVH

Lieferzeit: 1-4 Werktage*

zzgl. Versandkosten
  • 1+: je 26,00 € inkl. MwSt. (Netto: 21,85 €)
  • 4+: je 20,00 € inkl. MwSt. (Netto: 16,81 €)
  • 10+: je 19,30 € inkl. MwSt. (Netto: 16,22 €)
  • 50+: je 18,00 € inkl. MwSt. (Netto: 15,13 €)
  • 200+: je 17,20 € inkl. MwSt. (Netto: 14,45 €)
  • 999+: je 16,00 € inkl. MwSt. (Netto: 13,45 €)

Kurzübersicht

Laufrolle LR5207 2RSR TVH - Außenmantel ballig
ODER

Details

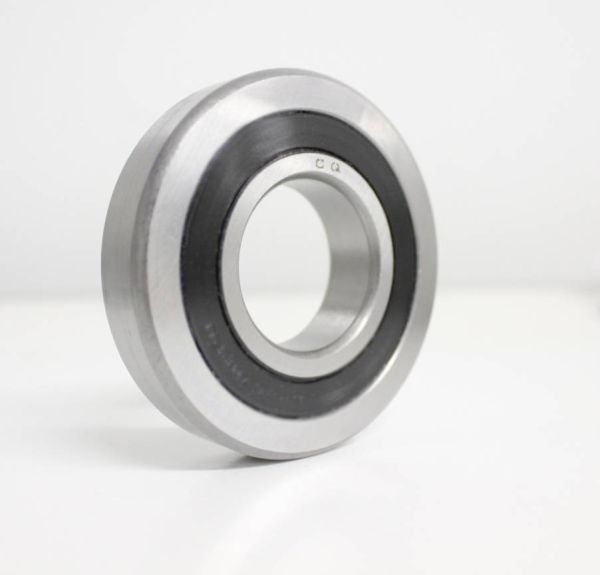

LR5207 2RSR TVH / LR5207RSR TVH von CQ© - 35x80x27mm

Zweireihige Kugellager Laufrolle - balliger Außenring - TVH / TVP / TN Käfig

Tragzahlen: Dynamisch C/Cr = 30,5 kN - Statisch Cor = 22,4 kN
Grenzdrehzahl: 2800 u/min

Das Laufrollen-Kugellager LR5207 2RSR TVH hat einen besonders dickwandigen, balligen Außenmantel (bei INA / FAG OHNE Nachsetzzeichen "X" ) und ist beidseitig abgedeckt mit mit 2RS/2RSR/2HRS Stahlblech-verstärkten Kunststoff-Dichtscheiben. Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für optimale Anhaftung und Laufeigenschaften der LR 5207 2RSR TVH.

Unser LR5207 2RSR TVH ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1514-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid (=TVH / TVP / TN), ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).

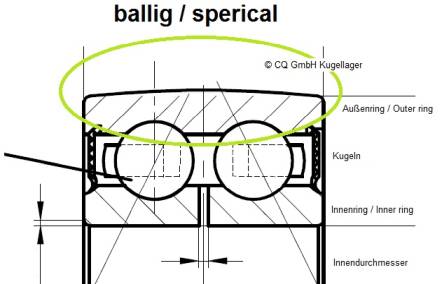

LR5207 2RSR TVH balliger Außenmantel


Maße der LR5207 2RSR TVH

Die Laufrolle hat die Maße 35x80x27 mm (Innen / Welle: 35 mm - Außen: 80 mm - Breite / Tiefe: 27 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 1,1 mm

(Dieses Bild ist nur zur Veranschaulichung und zeigt einen zylindrischen Außenring, die Laufrolle LR5207RSR hat aber einen balligen Außenring wie weiter oben gezeigt.)

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR5207 2RSR TVH abweichen)

Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR5207 2RSR TVH folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 35*80*27 mm.

LR5207 2RSR TVH Innendurchmesser 35 mm

1. Laufrolle Innendurchmesser 35 mm

LR5207 2RSR TVH Außendurchmesser 35 mm

2. Laufrolle Außendurchmesser 80 mm

LR5207 2RSR TVH Breite 35 mm

3. Laufrolle Breite 27 mm

Die Kantenabmessung r= 1.1 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR5207 2RSR TVH genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt zylindrisch ist, ist das LR5207RSR das richtige Lager.



Dichtungsvarianten für das LR5207 2RSR TVH:

Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Kunststoffdichtscheiben, Stahlblech-verstärkt auf beiden Seiten = Beidseitig, komplett geschlossen 2RS / 2RSR / 2HRS / LLU / DDU / 2RS1
- Kunststoffdichtscheiben, Stahlblech-verstärkt auf einer Seite = Einseitig, andere Seite offen = RS / RSR / HRS / LU / DU / RS1
- Ohne Abdeckung = Offen (mit Fett)

WICHTIG: Wenn Sie das Lager LR5207 2RSR TVH als "Einseitig" bestellen, haben diese nur auf einer Seite eine Stahlblech-Deckscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3).

(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR5207 2RSR TVH ab)

Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Spaltdichtung saß. Die Breite ist bei der einseitig gedichteten Variante (oder der offenen) identisch wie bei beidseitig abgedeckten Laufrollen mit B= 27 mm.

Zusatzinformation

Artikelnummer 23823-B
Lieferzeit* 1-4 Werktage*
Material Wälzlagerstahl 100Cr6 (1.3505)
Abmessungen 35 x 80 x 27 mm
Innendurchmesser: 35
Außendurchmesser: 80
Breite: 27
Häufige Fehlschreibweise (Maße): 80x35x27 mm / 80 x 35 x 27 mm / 80*35*27 mm
Außenring Mantelfläche Balliger Außenring
Lagerluft C0 (Standard)
Bauart Zweireihig
Umschlüsselung SKF 305807 C-2RS1 - 305807 2RS1 C - 305807C 2RS1 - 305807 C-RS1 - 305807CRS1 - 305807RS1
(2RS1 = Beidseitige Lippendichtung / C = Veränderte Innenkonstruktion "Druckwinkel")
Umschlüsselung FAG / INA LR5207-2RSR-TVH - LR5207-2RSR-TVP - LR5207-RSR-TVH - LR5207-RSR-TVP - LR5207RSR-TVH - LR5207RSR-TVP
(2RSR = Beidseitige Lippendichtung / TVP-TVH = Käfig)
Umschlüsselung NTN -
Umschlüsselung NSK LB3207B2RSRSTNG - LB3207-B-2RSR-S-TNG - LB3207TNG 2RSR - LB3207RSR TNG - LB32072RSR TNG - LB3207BTNG 2RSR - LB3207BRSR TNG - LB32072BRSR TNG
(S = Am Innenring mit Schmierbohrung / TNG = Käfig / B = Druckwinkel 25 Grad / LB = ballige Mantelfläche)
Umschlüsselung SNR / EZO -
Weitere Bez. (Beidseitg) -
Weitere Bez. (Einseitg) LR5207 2RS - LR5207 B 2RS - LR5207B 2RS - LR5207RS - LR5207RSB - LR5207BRS - LR5207 2RS TN - LR5207 B 2RS TN - LR5207B 2RS TN - LR5207RS TN - LR5207 B RS TN - LR5207B RS TN - LR5207TN 2RS - LR5207TN B 2RS - LR5207B TN 2RS
(2RS = Doppelseitige Lippendichtung / B = Veränderte Innenkonstruktion Druckwinkel 25 Grad / TN = Käfig)
Weitere Bez. (S) -
