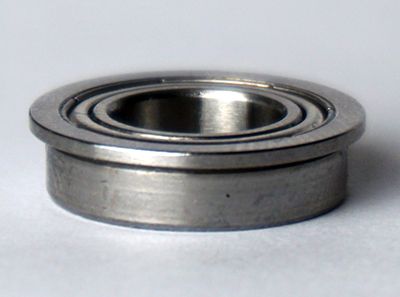

MF128 ZZ (MF 128 2Z) - Flansch-Ø 13.6 mm

Abmessungen und Toleranzen

d = Innendurchmesser: 8 mm ( +0 / -0.008 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.992 mm bis max. 8 mm.

D = Außendurchmesser: 12 mm ( +0 / -0.008 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 11.992 mm bis max. 12 mm.

B = Breite: 3.5 mm (zur Breite = 3.5 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 8x12x3.5 mm / 8x12x3.5mm (Innen x Außen x Breite) bzw. 12x8x3.5 mm / 12x8x3.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.8 cm, Außendurchmesser = 1.2 cm , Breite = 0.35 cm.

Lagerluft und Axialspiel

Die Type MF128 ZZ (MF 128 2Z) - Flansch-Ø 13.6 mm hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type MF128 ZZ (MF 128 2Z) - Flansch-Ø 13.6 mm entspricht nachfolgend der Nr. 3

Tragzahlen in der Ausführung:

1. MF128 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 496 N
Statische Tragzahl [radial]: 218 N

2. MF128 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 421.6 N
Statische Tragzahl [radial]: 202.74 N

3. MF128 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 396.8 N
Statische Tragzahl [radial]: 196.2 N

4. SS / S / W MF128 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 347.2 N
Statische Tragzahl [radial]: 174.4 N

5. KER / CE MF128 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 282.72 N
Statische Tragzahl [radial]: 132.98 N

6. FC MF128 MAX / VRS **
Dynamische Tragzahl [radial]: 620 N
Statische Tragzahl [radial]: 392.4 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC MF128
Dynamische Tragzahl [radial]: 322.4 N
Statische Tragzahl [radial]: 174.4 N

* (Hinweis: Keramik Kugellager MF128 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MF128 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB MF128 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYMF128 2RS.

** (Hinweis: Vollkugellager MF128 haben die maximale Anzahl an Kugeln ( MF128 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MF128VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMF128 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMF128 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
