MH-P03 BO 45/45° 30.2x41x6.5 x45° (BO = Korrosionsbeständig) alt. PT-R408 / XP03 (⌀41x6.5x45°)
Kugellager für Steuersatz / Lenkkopflager - 30.15x41x6.5 mm (bzw. 41x30.15x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: | |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP03
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28110
16,90 €
14,20 €
| Menge | Preis je |
|---|---|
| 2 + | 15,90 € 13,36 € |
| 4 + | 14,90 € 12,52 € |
| 10 + | 11,90 € 10,00 € |
| Artikelnummer | 28110 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30.15 x 41 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.15 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,61417 |
| Breite (Zoll) | 0,255906 |
Datenblatt zur Type MH-P03 BO 45/45° 30.2x41x6.5 x45° (BO = Korrosionsbeständig) alt. PT-R408 / XP03 (⌀41x6.5x45°) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.15 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.14 mm bis max. 30.15 mm. D = Außendurchmesser: 41 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 40.991 mm bis max. 41 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.15x41x6.5 mm / 30.15x41x6.5mm (Innen x Außen x Breite) bzw. 41x30.15x6.5 mm / 41x30.15x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.015 cm, Außendurchmesser = 4.1 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type MH-P03 BO 45/45° 30.2x41x6.5 x45° (BO = Korrosionsbeständig) alt. PT-R408 / XP03 (⌀41x6.5x45°) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MH-P03 BO 45/45° 30.2x41x6.5 x45° (BO = Korrosionsbeständig) alt. PT-R408 / XP03 (⌀41x6.5x45°) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MHP03 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MHP03 EMQ (Elektromotoren Qualität): 3. MHP03 Industriequalität / Standard: 4. SS / S / W MHP03 Edelstahl rostfrei 5. KER / CE MHP03 Keramiklager Si3N4 / ZRO2* 6. FC MHP03 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP03 * (Hinweis: Keramik Kugellager MHP03 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP03 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MHP03 haben die maximale Anzahl an Kugeln ( MHP03 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP03VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP03 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP03 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MH-P03 BO 45/45° 30.2x41x6.5 x45° (BO = Korrosionsbeständig) alt. PT-R408 / XP03 (⌀41x6.5x45°) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

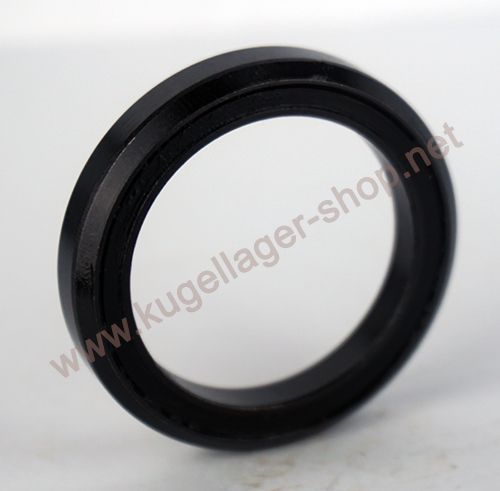

MH-P03 BO 45/45 für 1-1/8" Steuersatz - Kugellager in BO Ausführung = korrosionsbeständig
BO = Black Oxide = Schwarzbrünierung der Ringe um den Stahl vor Rost zu schützen
- Ausführung ACB = Angular Contact Headset Bearing = Schrägkugellager für Steuersatz
- Die Lager sind wartungsfrei gefettet und einseitig gedichtet
- Die Lager haben einen Nylonkäfig
- Abmessung Innen x Außen x Breite: 30.15x41x7 mm bzw. 30,2x41x7 mm
- Abmessung Außen x Innen x Breite: 41x30.15x7 mm bzw. 41x30,2x8 mm
- Winkel: 45°/45° (Wichtig: Dieses Lager gibt es auch als 36/45° Ausführung unter MH-P03K )
Einsatzgebietals Steuersatz Kugellager (Steuersatzlager / Lenkkopflager) bei 1-1/8" Steuersatz. Auch bekannt als PT-R408 bzw. PTR408 Headset Bearing. Anwendung als oberes Steuersatzlager bei u.a. bei Wilier Cento 1 zusammen mit ACB519H8 und Colnago C51-C60-C64 und V1R-V2R zusammen mit MH-P22. Alternative Bezeichnung auch 1-1/8" / MH-P03 / Ø 41 x 6,5 x 45°.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P03 BO abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MH-P03BO folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30,15*41*6,5 mm.
1. Kugellager Innendurchmesser 30,15 mm bzw. 30,2 mm (Winkel 45°)
2. Kugellager Außendurchmesser 41 mm (Winkel 45°)
3. Kugellager Breite 6,5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
